Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 254
254
8 Программирование: циклы
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

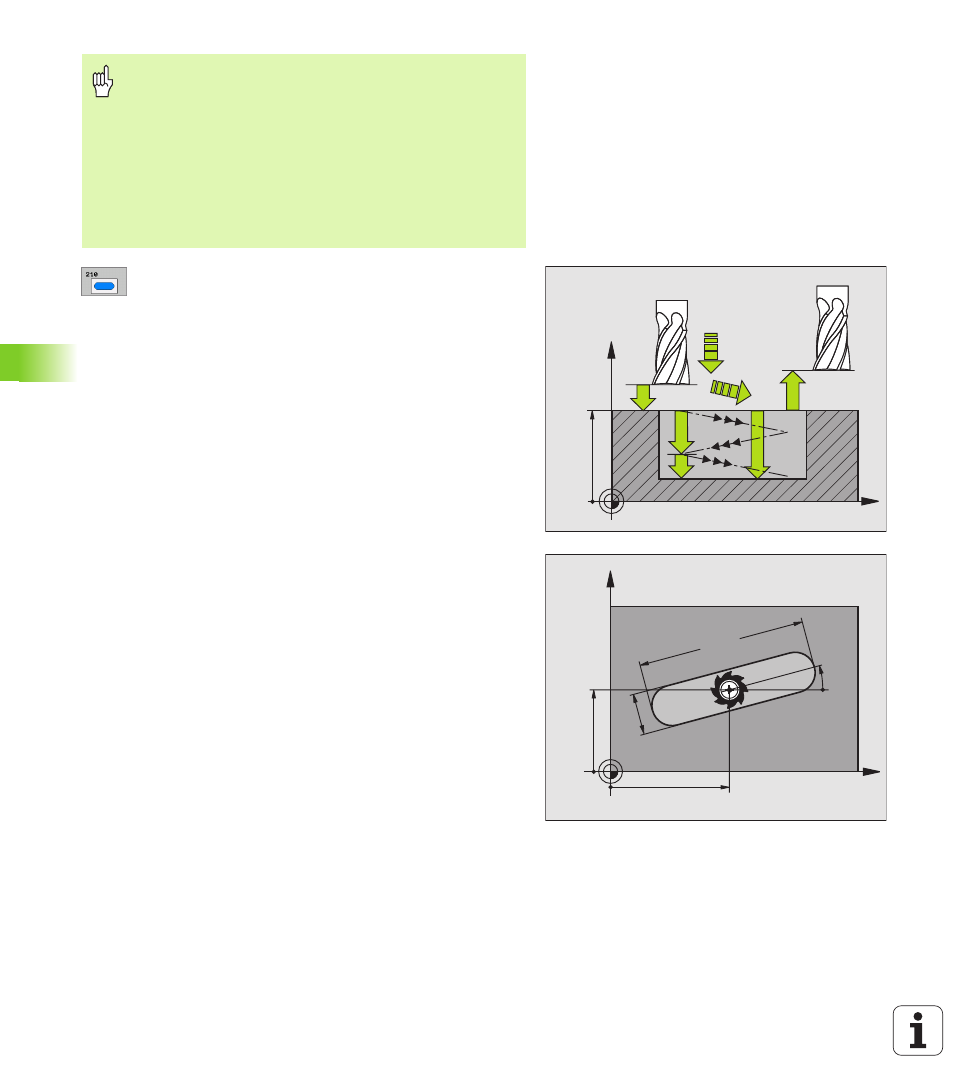

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно паза
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Глубина врезания Q202 (инкрементно): размер,
на который инструмент врезается полностью
маятниковым движением на оси шпинделя.
Обьём обработки (0/1/2) Q215: определение
обьёма обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Центр 1-ой оси Q216 (абсолютный): центр паза на
главной оси плоскости обработки
Центр 2-ой оси Q217 (абсолютный): центр паза на
вспомогательной оси плоскости обработки
1-ая длина стороны Q218 (значение паралелльно
главной оси плоскости обработки): ввести более
длинную сторону паза
2-ая длина стороны Q219 (значение паралелльно
вспомогательной оси плоскости обработки):
ввести ширину паза; если вводится ширина паза
равна диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза)
Внимание опасность столковения!
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
