HEIDENHAIN TNC 320
179
7.4
Д
о
по
лнительные
ф
у
нкции
для
пов
едения
на
ко
н
тур
е
Полная обработка разомкнутых углов
контура: M98

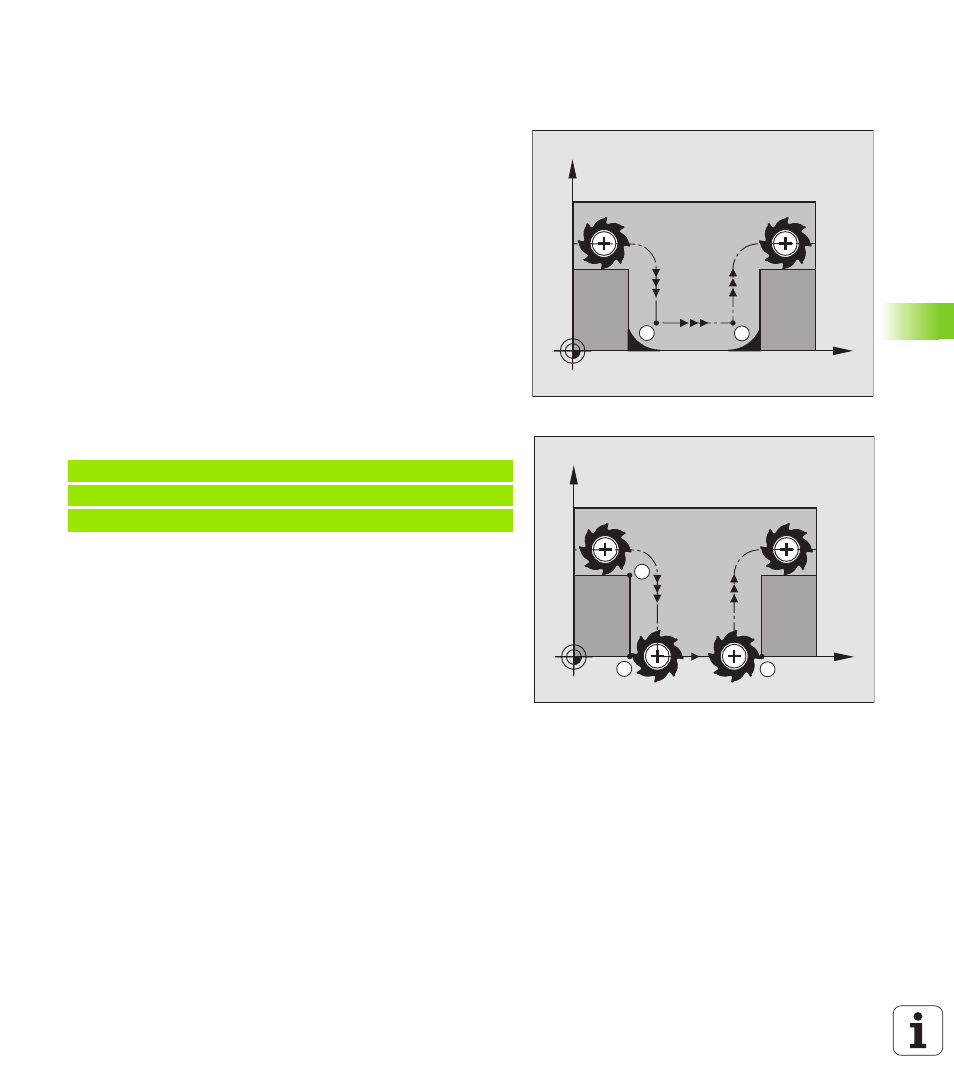

Стандартное поведение
УЧПУ устанавливает на внутренних углах точку пересечения
траекторий фрезы и перемещает инструмент с этой точки в новом
направлении.
Если контур является разомкнутым на углах, то это приводит к
неполной обработке:
Поведение с M98
С помощью дополнительной функции M98 УЧПУ подводит
инструмент так далеко, что каждая точка контура
обрабатывается:
Действие
M98 действует только в кадрах программы, в которых M98
программировалось.
M98 задействует в конце кадра.
ЧУ-кадры в качестве примера
Подвод к точкам контура 10, 11 и 12 друг за другом:
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S
S
X
Y
11
12
10
