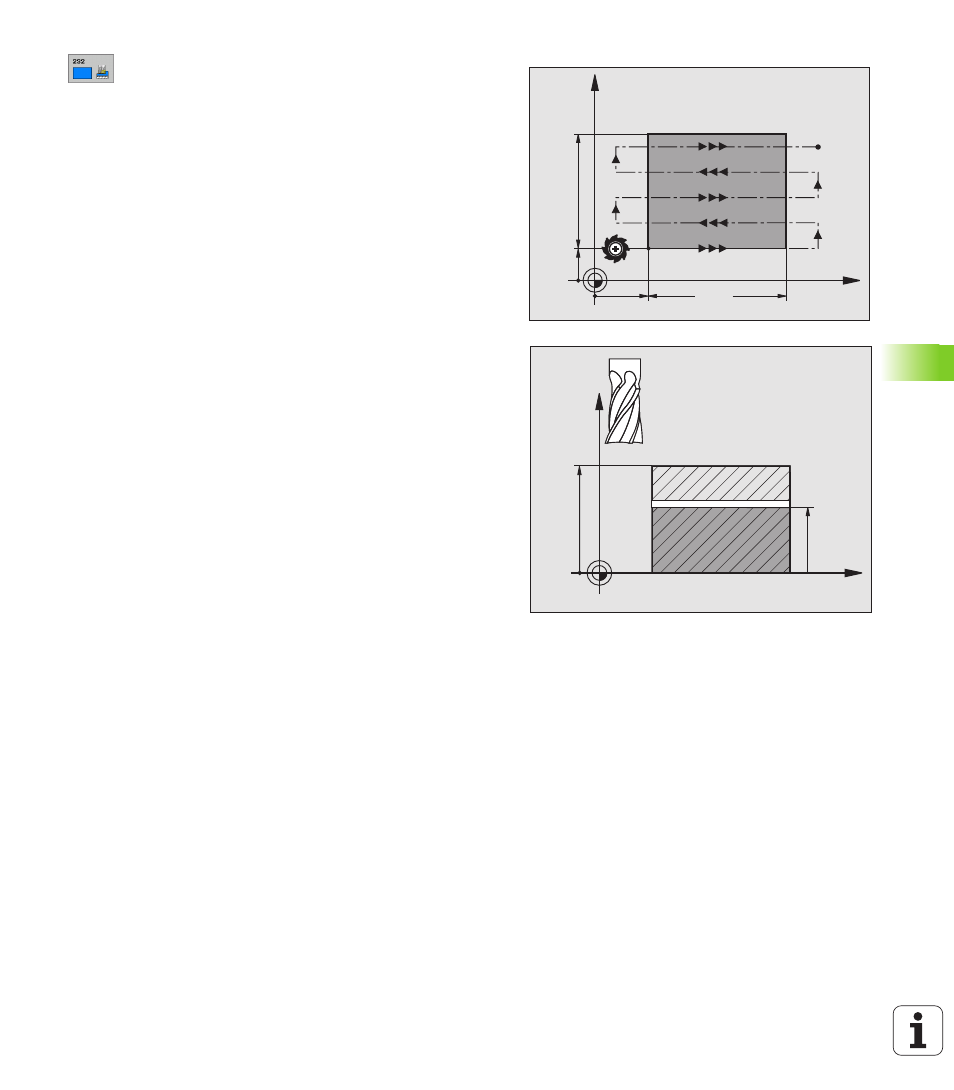

 Стратегия обработки (0/1/2) Q389: определить,
как TNC должно обрабатывать поверхность:
0: Меандровая обработка, подвод со стороны с
подачей позиционирования вне обрабатываемой
поверхности
1: Меандровая обработка, врезание со стороны с
подачей фрезерования в пределах
обрабатываемой поверхности
2: Обработка построчная, возврат и врезание со
стороны с подачей позиционирования
 Точка старта 1-ой оси Q225 (абсолютная):
координата точки старта обрабатываемой
поверхности на главной оси плоскости обработки
 Точка старта 2-ой оси Q226 (абсолютная):
координата точки старта обрабатываемой
поверхности на вспомогательной оси плоскости
обработки
 Точка старта 3-ей оси Q227 (абсолютная):
координата поверхности заготовки, начиная из
которой следует рассчитывать врезания
 Конечная точка 3-ей оси Q386 (абсолютная):
координата на оси шпинделя, до которой следует
фрезеровать поверхность
 1-ая длина стороны Q218 (инкрементно): длина
обрабатываемой поверхности на главной оси
плоскости обработки Через знак числа можете
определить направление первой траектории
фрезерования в отношении к точке старта 1-ой
оси .
 2-ая длина стороны Q219 (инкрементно): длина
обрабатываемой поверхности на
вспомогательной оси плоскости обработки Через
знак числа можете определить направление
первого поперечного подвода в отношении к
точке старта 2.оси
X
Y
Q226
Q225
Q219
Q218
X
Z
Q227
Q386
