Страница 138: Окружности или полюса
138
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

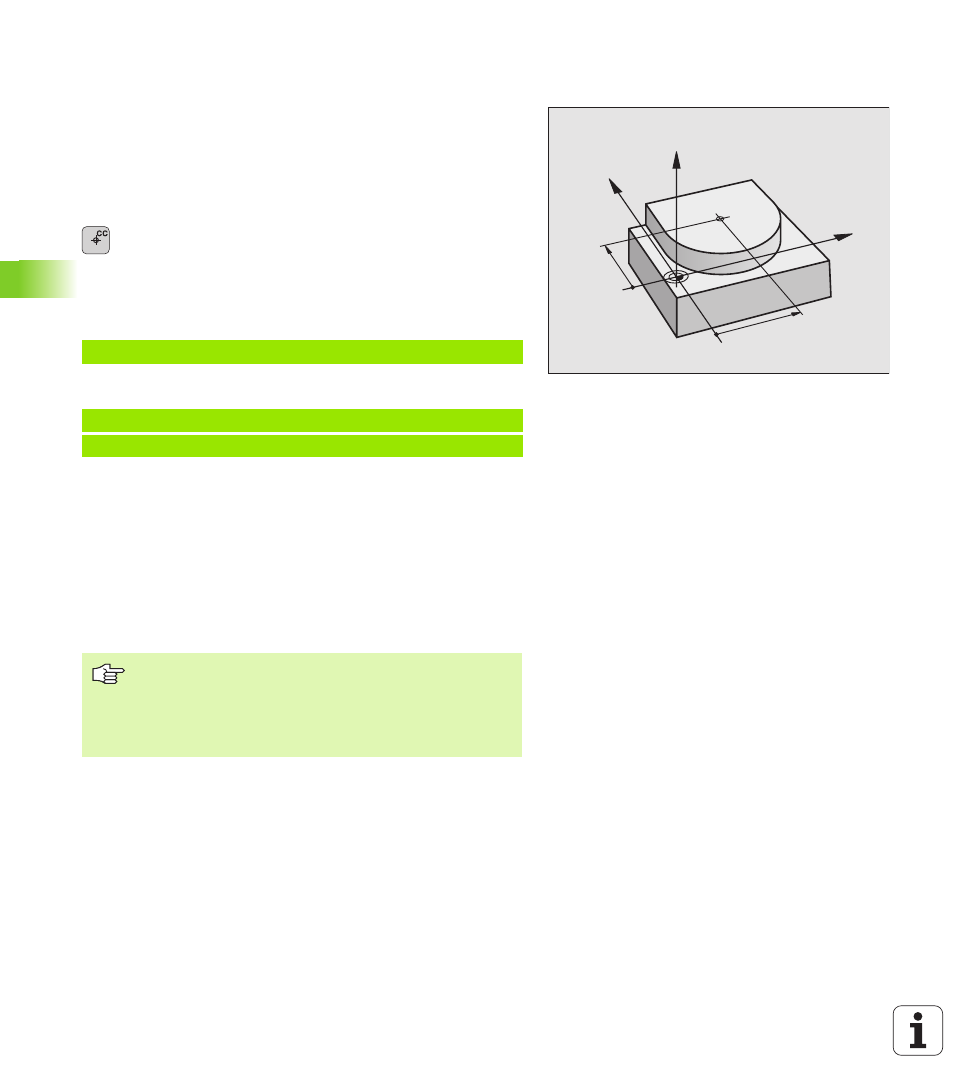

Центр окружности CC
Центр окружности определяется для круговых траекторий,
программированных с помощью клавиши C (круговая траектория
C). Для этого
ввести прямоугольные координаты центра окружности или
переписать в последнем программируемую позицию или
переписать координаты с помощью клавиши „ВВОД
ФАКТИЧЕСКОЙ ПОЗИЦИИ”
Координаты CC: ввести координаты для центра
окружности или
чтобы ввести в программу последнюю
программированную позицию: не вводить
координат
ЧУ-кадры в качестве примера
или
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Центр окружности остаётся так долго действительным, пока не
программируется новый центр окружности.
Ввести центр окружности CC в прирощениях
Инкрементно введена координата для центра окружности
относится всегда к программированной в последнюю очередь
позиции инструмента.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
С помощью CC обозначается позиция в качестве
центра окружности: инструмент не перемещается на
эту позицию.
Центр окружности является одновременно полюсом
для полярных координат.
CC
Z
Y
X
X
CC
Y
CC
