HEIDENHAIN TNC 320
435
12.3
Выбор
индикации
по
л
о
ж
е
ния
12.3 Выбор индикации положения
Применение
Для режима работы Ручное управления и режимов работы
выполнения программы можно повлиять на индикацию
координат:

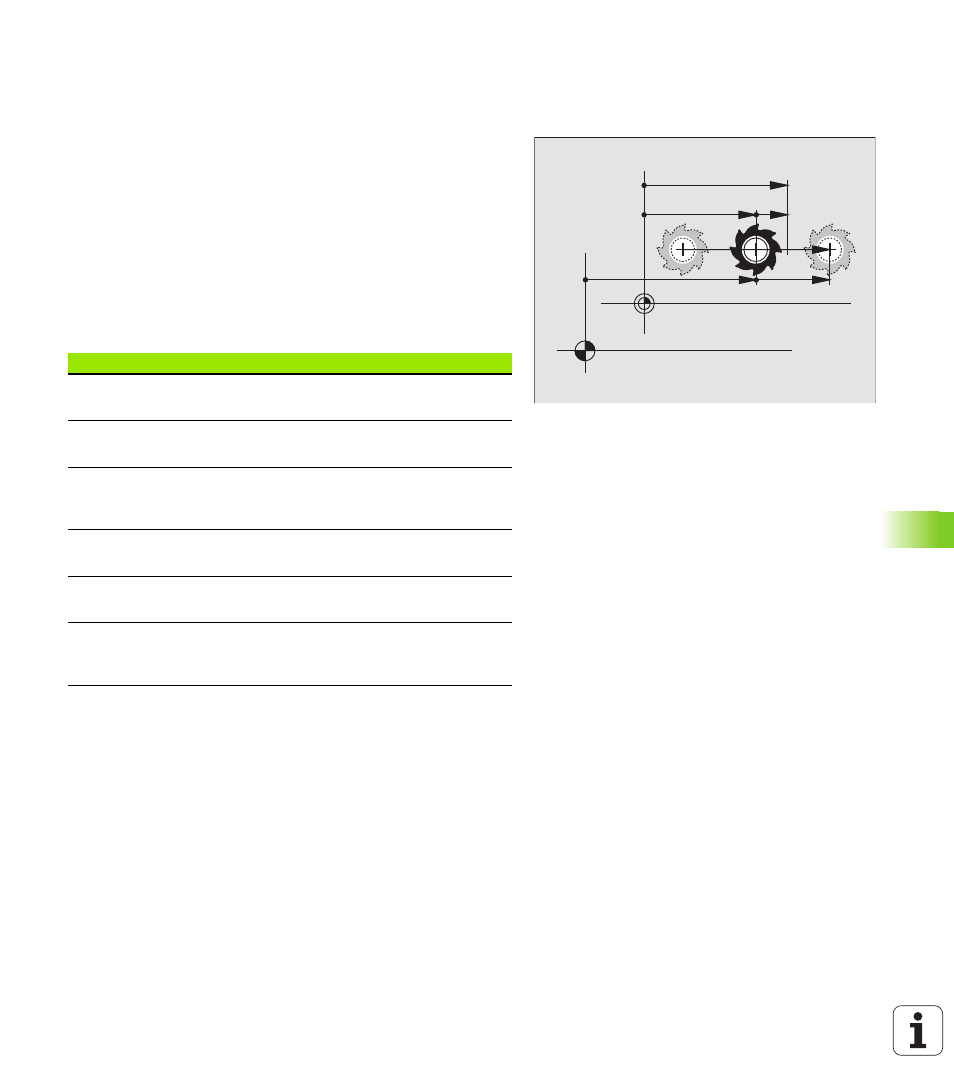

Рисунок справа показывает разные положения инструмента
Исходное положение
Конечное положение инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикаций положения ЧПУ можно выбирать следующие
координаты:
С помощью MOD-функции Индикация положения 1 выбирается
индикацию положения в индикации состояния.
С помощью MOD-функции Индикация положения 2 выбирается
индикация положения в дополнительной индикации состояния.
Функция
Индикация
Заданное положение; заданное ЧПУ
актуальное значение
ЗАДАННОЕ
Фактическое положение, положение
инструмента в данный момент
ФАКТ
Отсчетное положение; фактическое
положение относительно нулевой точки
станка
REFIST
Отсчетное положение; заданное положение
относительно нулевой точки станка
REFSOLL
Ошибка рассогласования; разница между
заданным и фактическим положением
SCHPF
Остаточный путь к программированому
положению: разница между фактическим и
целевым положением
RESTW
