HEIDENHAIN TNC 320
139
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

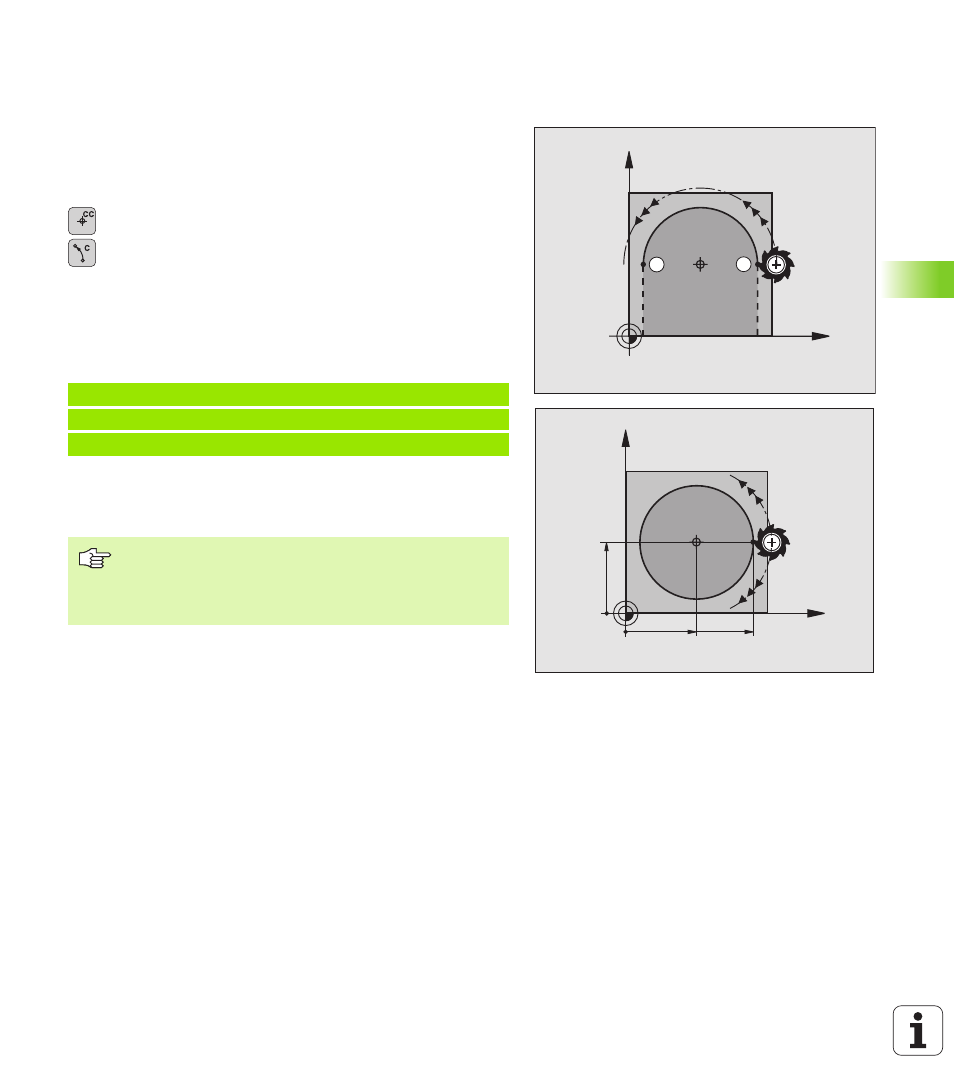

Круговая траектория C вокруг центра
окружности CC
Определить сначала центр окружности CC, еще перед
программированием круговой траектории C Программированная
в последнюю очередь позиция инструмента перед C-кадром
является точкой старта круговой траектории. .
Переместить инструмент на точку старта круговой траектории
Координаты центра окружности
Координаты конечной точки дуги окружности
Направление вращения DR
Если требуется:
Подача F
Дополнительная функция M
ЧУ-кадры в качестве примера
Полный круг
Программировать для конечной точки те же самые координаты
как для точки старта.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск для ввода: до 0,016 мм (выбираемый при
использовании параметра станка „circleDeviation“)
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR–
