Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 203
HEIDENHAIN TNC 320
203
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия (вершина
конуса отверстия)
Подача врезания Q206: скорость перемешения
инструмента при сверлении в мм/мин
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз врезается инструмент.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
Выдержка времени вверху Q210: время в
секундах, которое инструмент пребывает на
безопасном расстоянии, после того как УЧПУ
отвело его из отверстия для удаления стружки
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Количество снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину врезания Q202 после каждого
врезания
Количество ломания стружки до возврата
Q213: количество операций ломания стружки до
момента вывода TNC инструмента из отверстия
для удаления стружки. Для ломания стружки
УЧПУ отводит инструмент каждый раз на
значение возврата Q256
Минимальная глубина врезания Q205
(инкрементно): если введено количество снятия
материала, то УЧПУ ограничивает врезание на
заданное с Q205 значение
Выдержка времени внизу Q211: время в
секундах, которое инструмент пребывает на дне
отверстия
Подача возврата Q208: скорость перемещения
инструмента при выходе из отверстия в мм/мин.
Если вводится Q208=0, то УЧПУ отводит
инструмент с подачей Q206 из отверстия
Возврат при ломании стружки Q256
(инкрементно): значение, на которое УЧПУ
отводит инструмент при ломании стружки
Пример: ЧУ-кадры
11 CYCL DEF 203 УНИВЕРСАЛЬНОЕ
СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВЫДЕРЖКА ВРЕМЕНИ
ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.2 ;СНЯТИЕ МАТЕРИАЛА
Q213=3
;ЛОМАНИЕ СТРУЖКИ
Q205=3
;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q208=500 ;ПОДАЧА ВОЗВРАТА
Q256=0.2 ;ВОЗВРАТ ПРИ ЛОМАНИИ
СТРУЖКИ

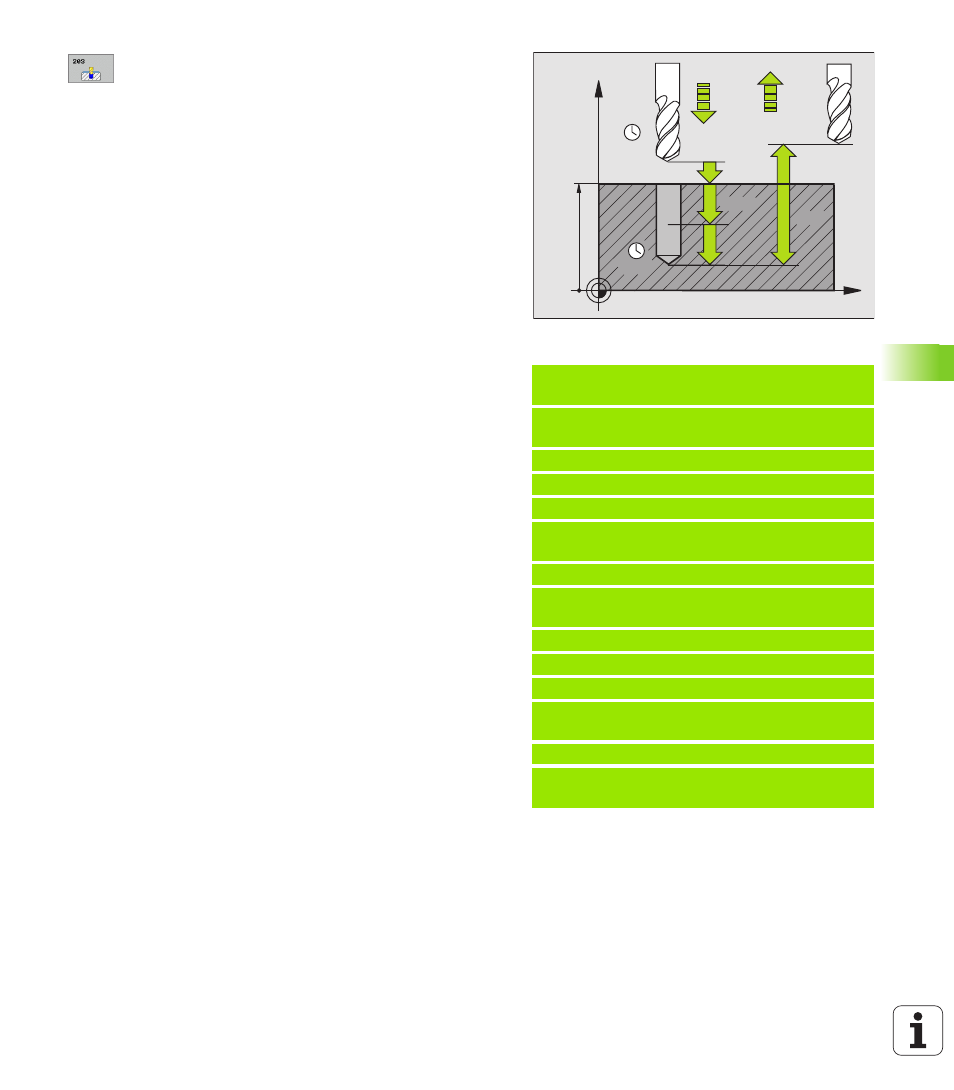

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
