342 9 Программирование: подпрограммы и повторения части программы
9.6
Примеры
программиров
ания

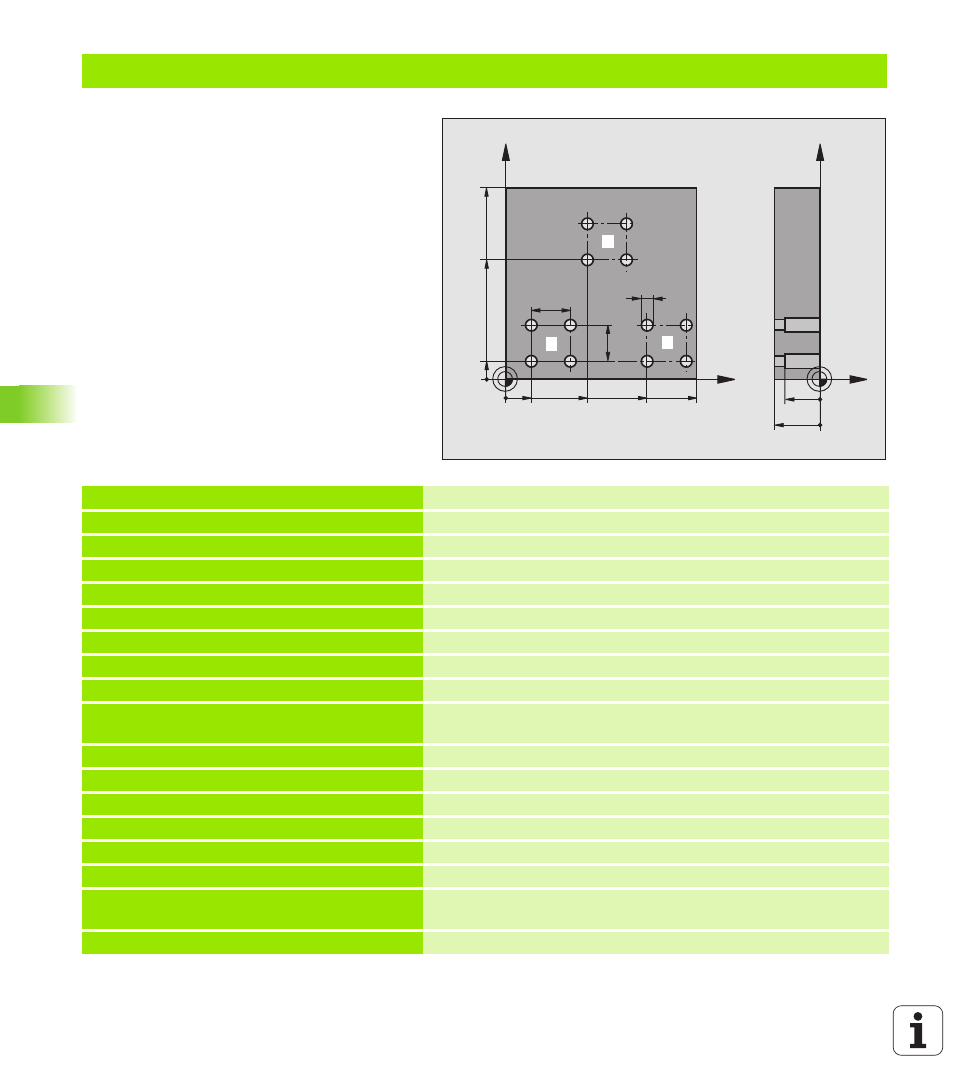

Пример: группа отверстий с помощью нескольких инструментов
Выполнение программы
„ Программирование циклов обработки в
главной программе
„ Вызов полного образца сверлений
(подпрограмма 1)
„ Подвод к группе отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
„ Программирование группы отверстий только
один раз в подпрограмме 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
Определение инструмента центровое сверло
4 TOOL DEF 2 L+0 R+3 Определение инструмента сверло
5 TOOL DEF 2 L+0 R+3.5 Определение инструмента: развёртка
6 TOOL CALL 1 Z S5000 Вызов инструмента: центровое сверло
7 L Z+250 R0 FMAX Отвод инструмента от загатовки
8 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла Центрирование
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q202=-3 ;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=3
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВЫДЕРЖКА ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2-ОЕ БЕЗ.РАССТ.
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
9 CALL LBL 1 Вызов подпрограммы 1 для полного образца сверлений
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
