8 Программирование: циклы
8.7
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

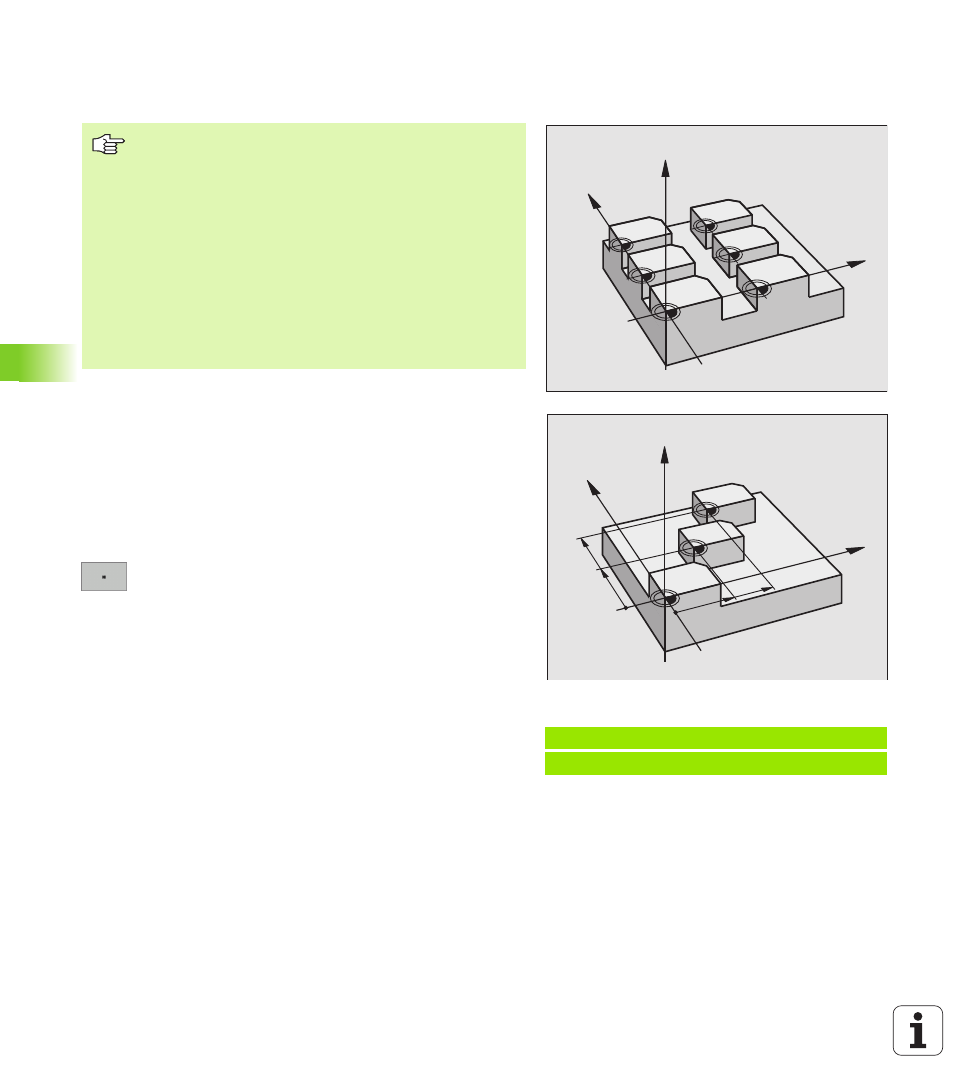

НУЛЕВАЯ ТОЧКА-смещение с помощью
таблиц нулевых точек (цикл 7)
Применение
Таблица нулевых точек применяется напр. при
часто повторяющихся рабочих шагах в разных местах
обабатываемой детали или
при частом использовании того же самого смещения нулевой
точки
В пределах программы можно таким образом программировать
непосредственно нулевые точки в дефиниции цикла как их
вызывать из таблицы нулевых точек.
Смещение: ввести номер нулевой точки из
таблицы нулевых точек или ввести Q-параметр;
если вводится Q-параметр, то УЧПУ активирует
номер нулевой точки, стоящей в Q-параметре
Сброс
Вызов из таблицы нулевых точек смещения с координатами
X=0; Y=0 и т.д.
Вызов смещения с координатами X=0; Y=0 и т.д.
непосредственно с помощью дефиниции цикла
Пример: ЧУ-кадры
77 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
78 CYCL DEF 7.1 #5
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Которая таблица нулевых точек используется, зависит
от режима работы или она выбираемая в
определенном режиме:
Режимы работы выполнения программы: таблица
„zeroshift.d“
Режим работы Тест программы: таблица
„simzeroshift.d“
Нулевые точки из таблицы предустановок относятся к
актуальной опорной точке.
Значения координат из таблице нулевых точек
действительны только в абсолютном виде.
Новые строки можно ввести только в конце таблицы.
