204
8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

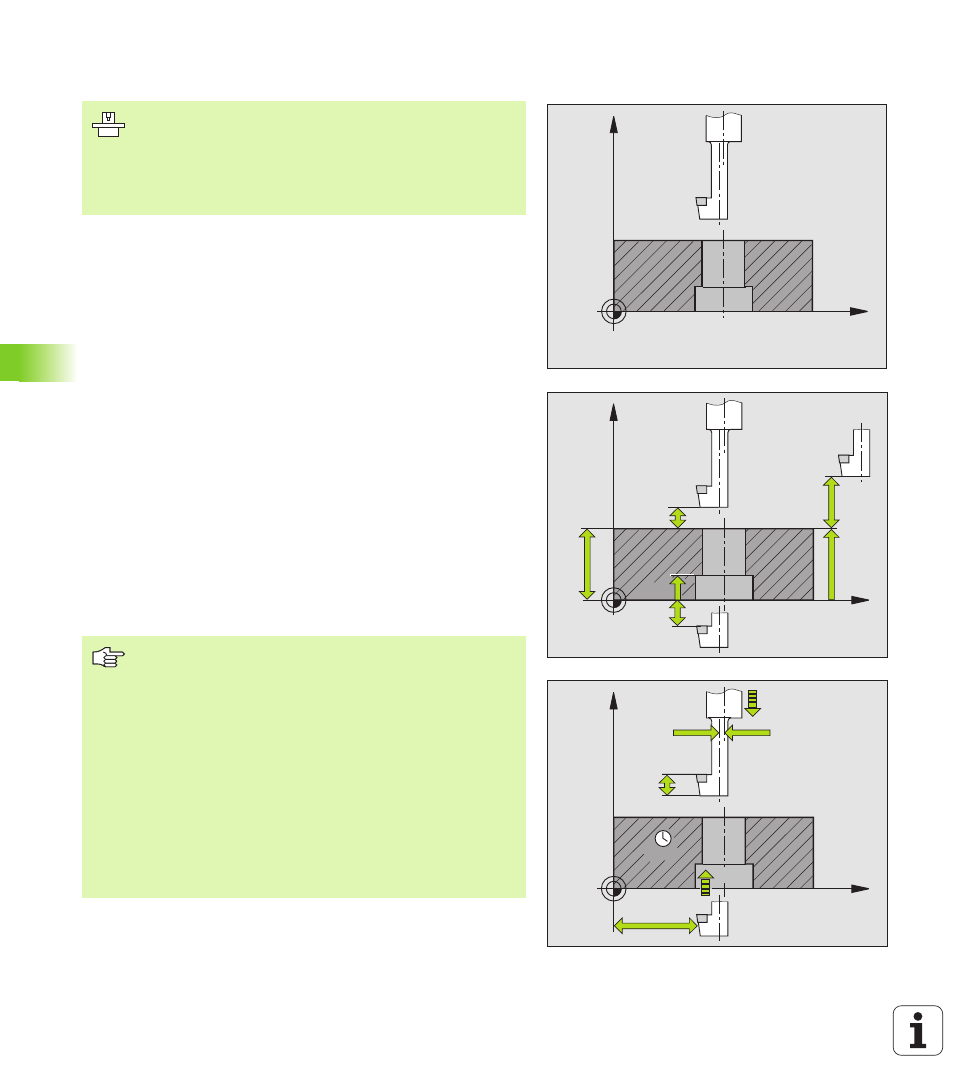

ВОЗВРАТНОЕ ЗЕНКОВАНИЕ (цикл 204)
С помощью этого цикла выполняются углубления, находящиеся
на нижней стороне детали.
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Там УЧПУ осуществляет угловую ориентацию шпинделя на 0°-
позицию и смещает инструмент на размер эксцентрика
3 Затем инструмент погружается с подачей
предпозиционирования в предсверлённое отверстие, а
именно пока лезвие достигнет расстояния безопасности ниже
нижней грани детали
4 УЧПУ перемещает сейчас инструмент обратно в центр
отверстия, включает шпиндель и при необходимости СОЖ и
передвигается с подачей зенковки на заданную глубину
зенковки
5 Если введено, инструмент остается на дне углубления и
выходит затем из отверстия, осуществляет угловую
ориентацию шпинделя и смещает снова на размер
эксцентрика
6 Затем УЧПУ перемещает инструмент с подачей
предпозиционирования обратно на безопасное расстояние и
оттуда – если введено – с FMAX на 2-ое безопасное
расстояние.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл используется только на станках с управляемым
шпинделем.
Цикл работает только с обратными борштангами.
Обратите внимание перед программированием:
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки при зенковании. Внимание:
положительный знак числа зенкерует в направлении
положительной оси шпинделя.
Так ввести длину инструмента, чтобы не лезьвие а
нижная кромка борштанги была замерена.
УЧПУ учитывает при расчёте точки старта
зенкерования длину лезьвия борштанги и толщину
материала.
