6 Программирование: программирование контуров
6.3
Наезд
и
от
ъ
е
зд
от
ко
н
тур
а

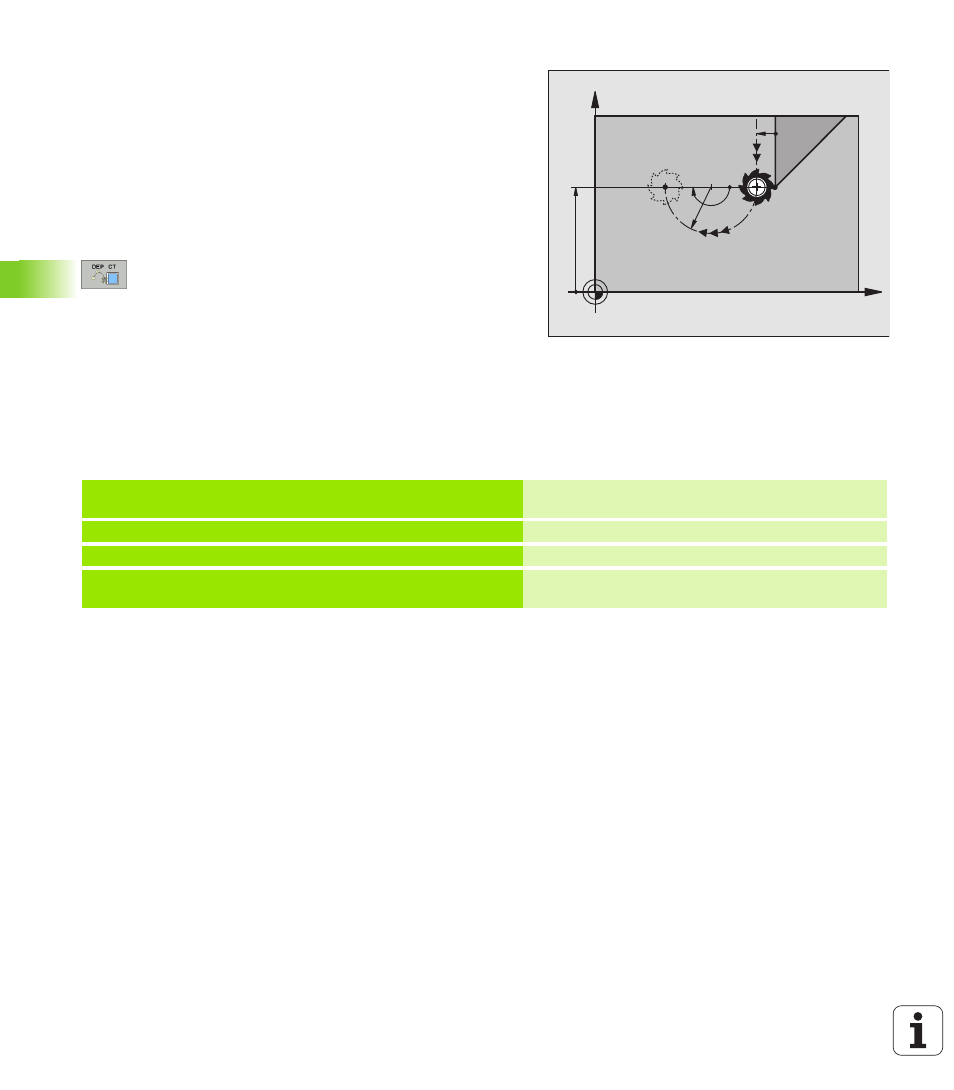

Выход по круговой траектории с касательной
дугой: DEP CT
УЧПУ перемещает инструмент по круговой траектории от
последней точки контура P
E
к конечной точке P
N
. Круговая
траектория примыкает тангенциально к последнему элементу
контура.
Программировать последний элемент контура с конечной
точкой P
E
и коррекцией на радиус
Открыть диалог с помощью клавиши APPR/DEP и softkey DEP
CT :
Угол центра CCA круговой траектории
Радиус R круговой траектории
Инструмент должен с той стороны покинуть
загатовку, которая была установлена с
помощью коррекции на радиус: R ввести
положительно
Инструмент должен покинуть заготовку с
противолежащей стороны, определенной
путем ввода коррекции на радиус: R ввести с
отрицательным значением
ЧУ-кадры в качестве примера
X
Y
20
P
N
R0
P
E
RR
R8
180°
RR
23 L Y+20 RR F100
Последний элемент контура: P
E
с коррекцией на
радиус
24 DEP CT CCA 180 R+8 F100
Угол центра=180°,
Радиус круговой траектории=8 мм
25 L Z+100 FMAX M2
Z переместить свободно, прыжок назад, конец
программы
