HEIDENHAIN TNC 320
277
8.5 SL-
цик
лы
ПРЕДСВЕРЛЕНИЕ (цикл 21)
Отработка цикла
1 Инструмент сверлит с введённой подачей F от актуальной
позиции до первой глубины врезания
2 Затем УЧПУ отводит инструмент на ускоренном ходе FMAX
обратно и снова на первую глубину врезания, уменьшённую на
значение расстояения опережения t.
3 Управление самостоятельно установливает расстояние
опережения:
Глубина сверления до 30 мм: t = 0,6 мм
Глубина сверления больше 30 мм: t = глубина сверления/50
Максимальное расстояние опережения: 7 мм
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины врезания
5 УЧПУ повторяет эту операцию (1 до 4), пока будет достигнута
заданная глубина сверления
6 На дне отверстия УЧПУ отводит инструмент, после времени
пребывания для выхода из материала, с FMAX обратно на
позицию старта
Применение

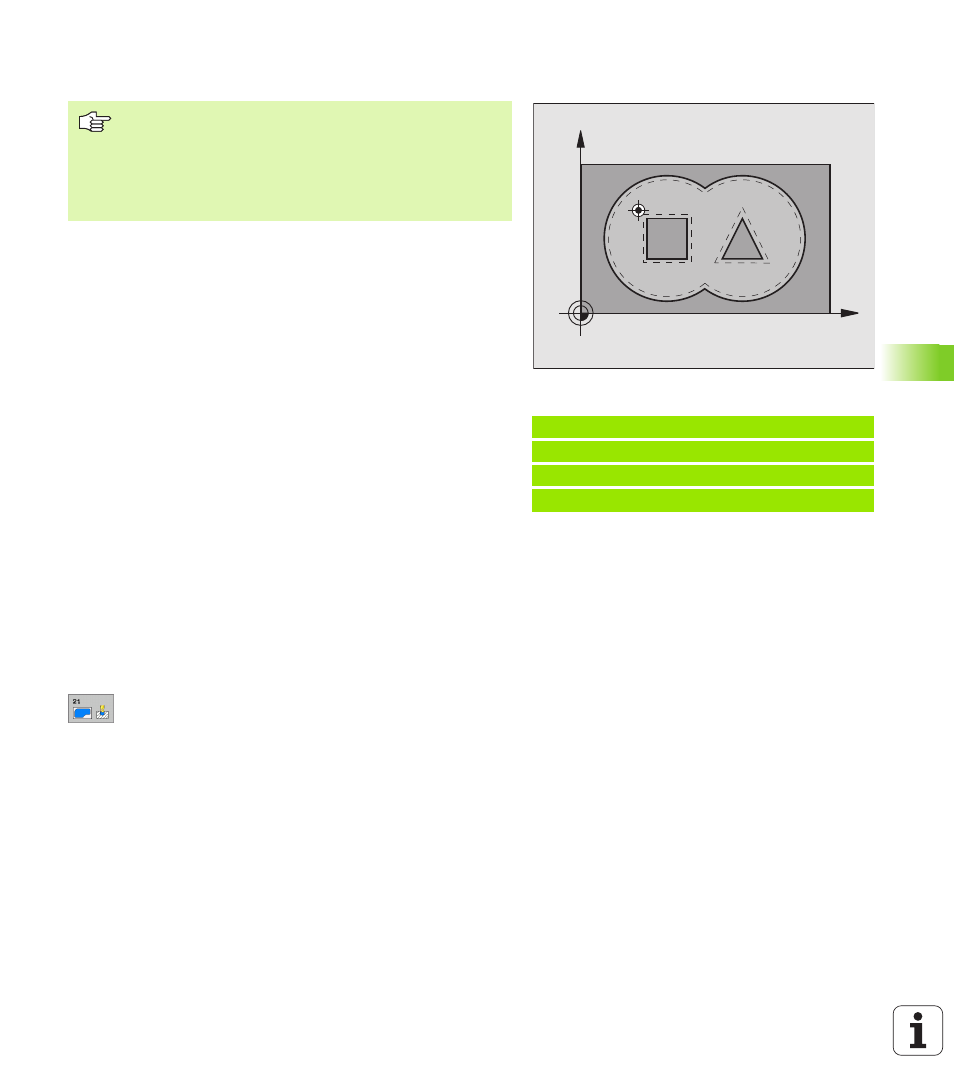

Цикл 21 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
Глубина врезания Q10 (инкрементно): размер, на
который инструмент каждый раз врезается (знак
числа при отрицательном направлении обработки
“–”)
Подача врезания Q11: подача при сверлении в
мм/мин
Номер протяжного инструмента Q13: номер
инструмента для протяжного инструмента
Пример: ЧУ-кадры
58 CYCL DEF 21 ПРЕДСВЕРЛЕНИЕ
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100
;ПОДАЧА ВРЕЗАНИЯ
Q13=1
;ИНСТР.ЧЕРНОВОЙ ОБРАБ.
X
Y
УЧПУ не учитывает программированного в TOOL
CALL-кадре значения дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
