Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 253
HEIDENHAIN TNC 320
253
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

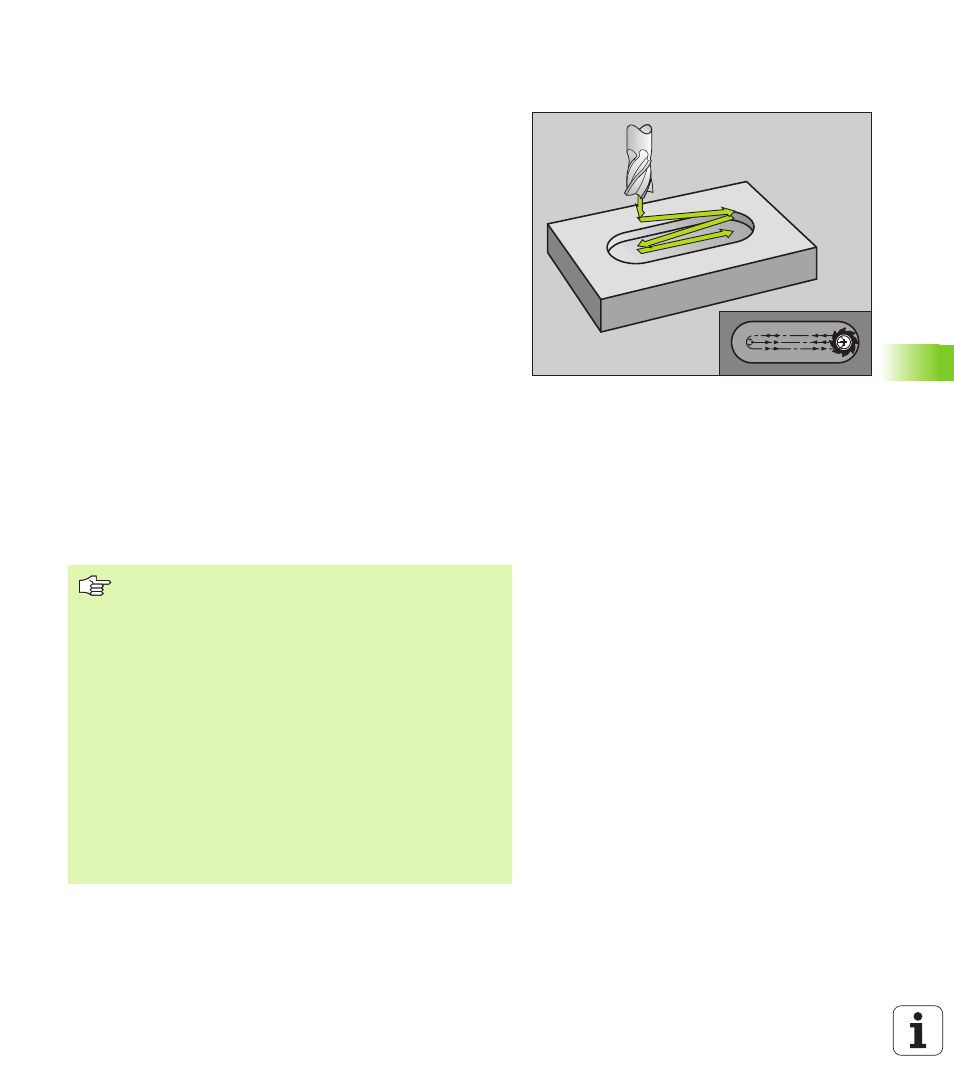

ПАЗ (продольный паз) маятниковым
движением врезания (цикл 210)
Черновая обработка
1 УЧПУ позиционирует инструмент на ускоренной подачи на оси
шпинделя на 2-ое безопасное расстояние и затем в центр
левово круга; оттуда УЧПУ позиционирует инструмент на
безопасное расстояние над поверхностью заготовки
2 Инструмент перемещается с подачей фрезерованя на
поверхность заготовки и оттуда фреза передвигается в
продольном направлении паза – вразая под наклоном в
материал – к центру правово круга
3 Затем инструмент перемещается снова врезая под наклоном
назад в центр левово круга; эти шаги повторяются, пока будет
достигнута программированная глубина фрезерования
4 На глубине фрезерования УЧПУ перемещает инструмент для
плоского фрезерования на другой конец паза и потом снова в
центр паза
Чистовая обработка
5 УЧПУ позиционирует инструмент в центре левой окружности
паза и оттуда тангенциально в левой конец паза, потом УЧПУ
выполняет чистовую обработку контура попутным движением
(при M3), если введено также несколькими врезаниями
6 В конце контура инструмент перемещается – тангенциально
от контура – к центру левой окружности паза
7 На конец инструмент перемещается на ускоренной подачи
FMAX обратно на безопасное расстояние и – если введено– на
2-ое безопасное расстояние
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструментов и на плоскости обработки
автоматически.
При черновой обработке инструмент врезается в
материал маятниковым движением от одного к
другому концу канавки. Поэтому предсверление не
требуется.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
Выбрать диаметр фрезы не больше ширины канавки и
не меньше третьи ширины канавки.
Диаметр фрезы выбирать меньше половины длины
канавки: в противном случае УЧПУ не может врезаться
маятниковым движением.
