HEIDENHAIN TNC 320
415
11
.1
Гр
аф
и
ка

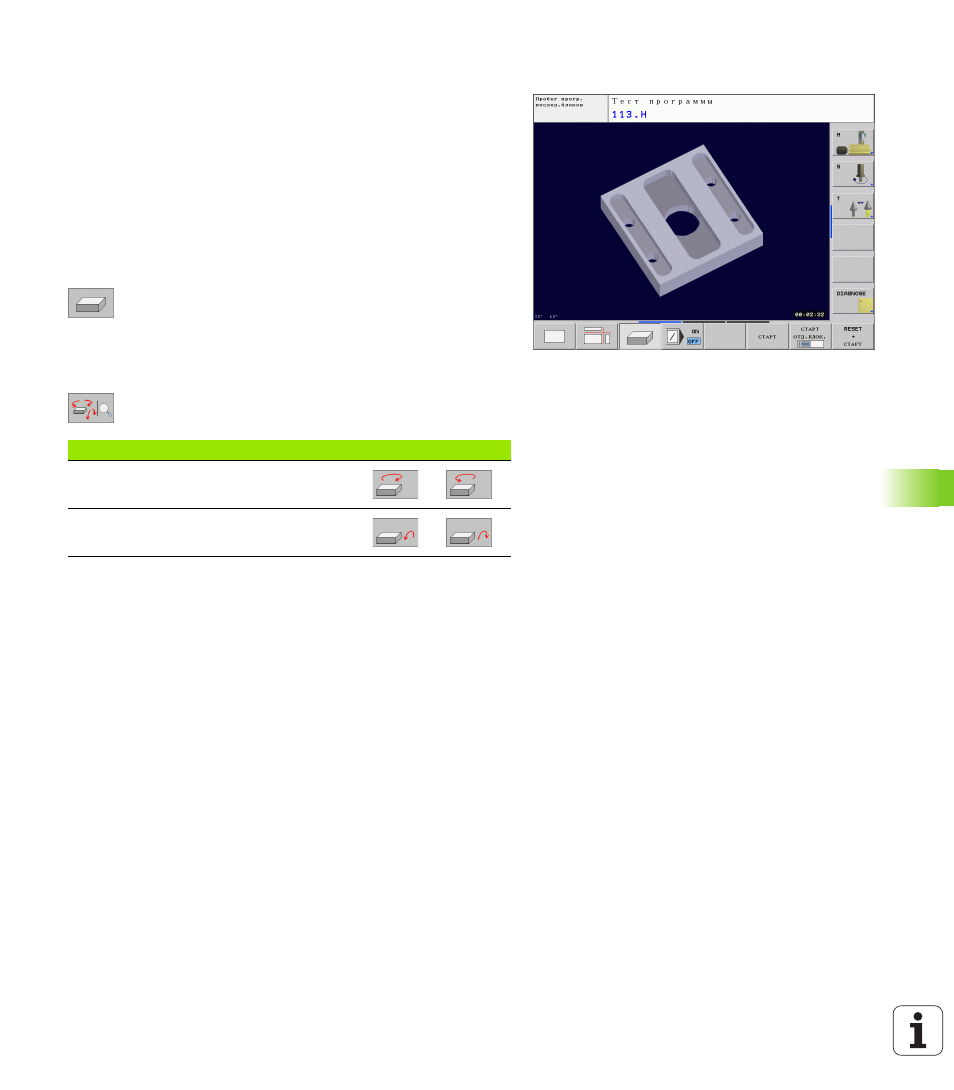

3D-изображение
ЧПУ изображает обрабатываемую деталь пространственно.
3D-изображение можно поворочивать вокруг вертикальной оси
или опрокидывать вокруг горизонтальной оси. Очертания
загатовки в начале графического моделирования можно
представить в виде рамок.
Очертания загатовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения участка, смотри “Увеличение отрезка”,
Выбор 3D-изображения с помощью softkey.
Поворот 3D-изображения
Переключать линейку программируемых клавиш, до появления
клавиши для выбора функции Поворот
Выбор функции для поворота:
Функция
Softkeys
Изображение поворочивать 15°-шагами
вертикально
Изображение поворочивать 15°-шагами
горизонтально
