6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

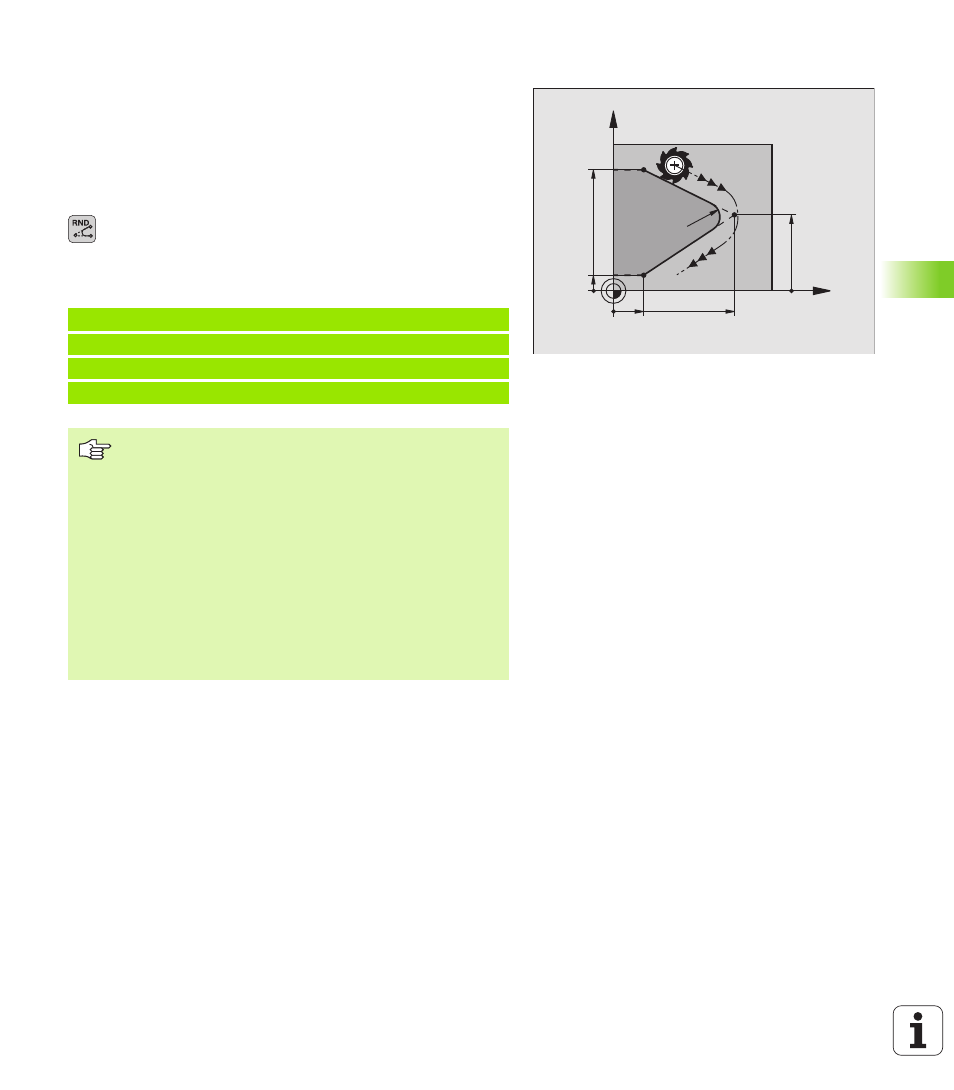

Радиусная обработка углов RND
Функция RND закругляет углы контура.
Инструмент перемещается по круговой траектории,
примыкающей тангенциально так к предыдущему как и
последующему элементу контура.
Окружность закругления должна выполняться с помощью
вызванного инструмента.
 Радиус закгруления: радиус дуги окружности
Если требуется:
 Подача F (воздействует только в RND-кадре)
ЧУ-кадры в качестве примера
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Предыдущий и последующий элемент контура должен
содержать обе координаты плоскости, на которой
производится сглаживание углов. Если
обрабатываете контур без коррекции на радиус
инструмента, то следует программировать обе
координаты плоскости обработки.
Угловая точка не наезжается.
Программированная в RND-кадре подача действует
только в этом RND-кадре. Потом действует снова
программированная перед RND-кадром подача.
RND-кадр можно использовать также для плавного
подвода к контуру, если не должны применяться
APPR-функции.
