Страница 458
458
13 Циклы измерительного щупа в режимах работы Ручное управление и Эл. маховичок
13.4
На
зна
ч
ение
к
оор
динат
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
систе
м
ы 13.4 Назначение координат
опорной точки с помощью 3D-
импульсной системы
Введение
Функции для назначения координат опорной точки на выверенной
детали выбираются с помощью следующих softkeys:
Назначение координат опорной точки на произвольной оси с
помощью ОЩУПЫВАНИЕ ПОЗ
Назначение угла в качестве опорной точки с помощью
ОЩУПЫВАНИЕ P
Центр окружности в качестве опорной точки с помощью
ОЩУПЫВАНИЕ CC

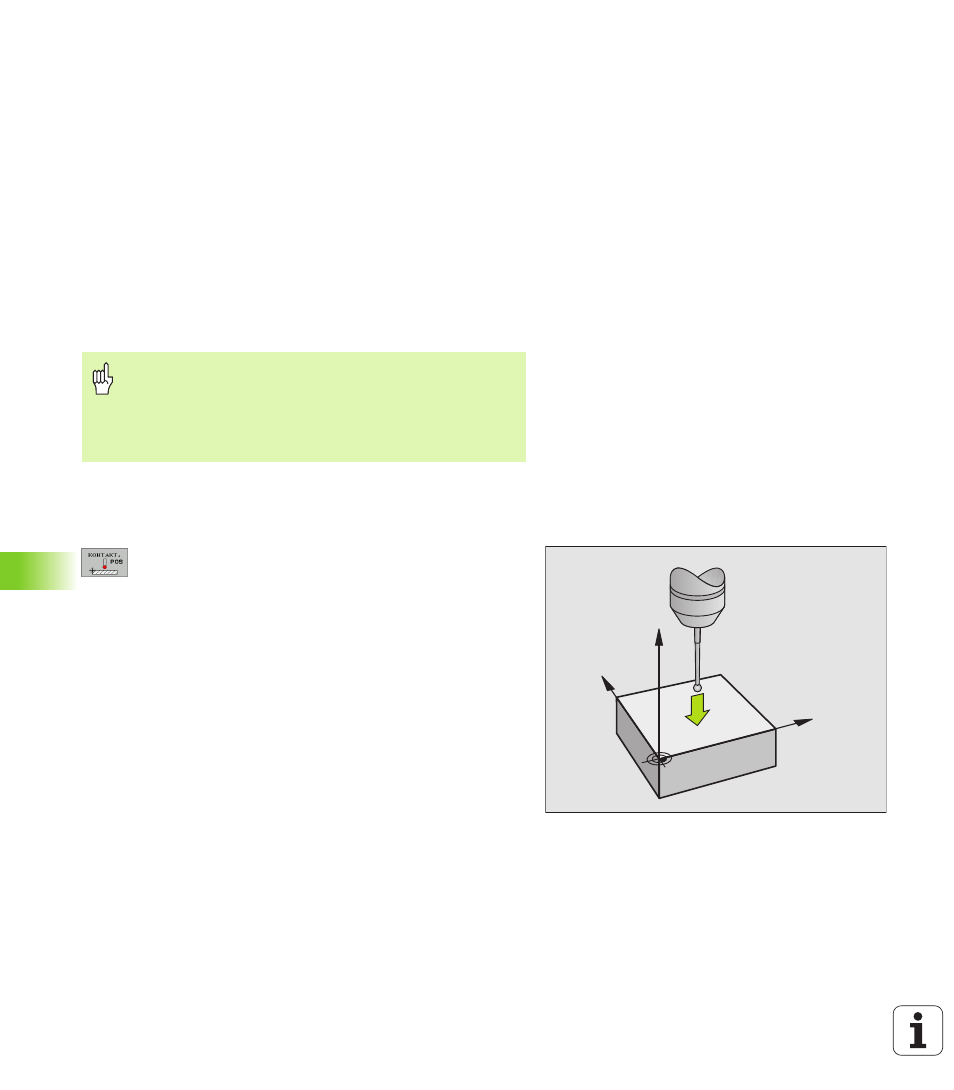

Назначение координат опорной точки на
произвольной оси (смотри картина справа)
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ПOЗ нажать
Позиционировать щуп вблизи точки ощупывания
Выбрать направление ощупывания и
одновременно ось, для которой устанавливается
опорная точка, напр.в направлении Z– ощупывать:
выбор с помощью softkey
Ощупывание: внешнюю клавишу СТАРТ нажать
Опорная точка: записать заданную координату
(напр. 0), с помощью softkey НАЗНАЧЕНИЕ
ОПОРНОЙ ТОЧКИ ввести в программу
Заключить функцию ощупывания: клавишу END
нажать
При этом следует учесть, что УЧПУ относит в случае
активного смещения нулевой точки значение
ощупывания всегда к активной предустановке (или к
установленной в последнюю очередь в режиме
ручного управления опорной точке), хотя в индикации
положения смещение нулевой точки пересчитывается.
Y
X
Z
