HEIDENHAIN TNC 320
211
8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

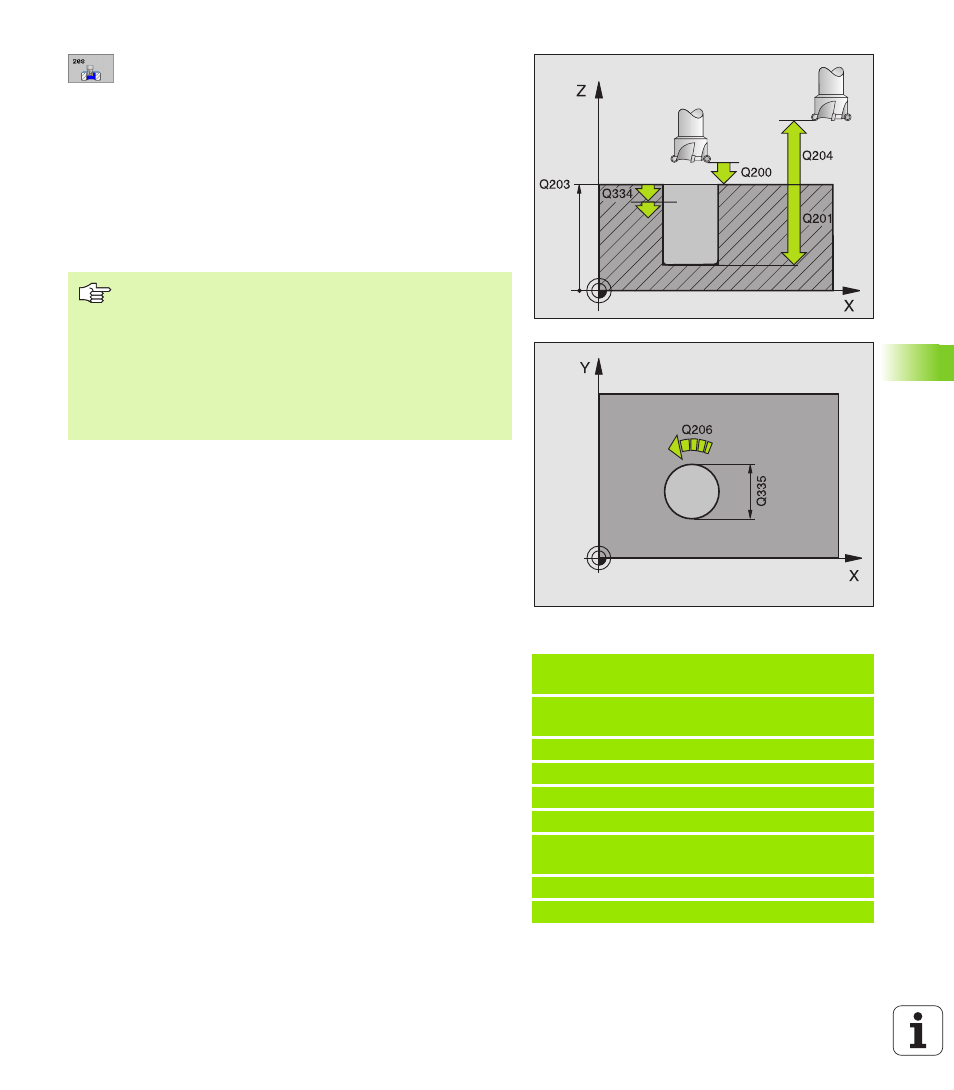

Безопасное расстояние Q200 (инкрементно):
расстояние нижняя грань инструмента –
поверхность заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия
Подача врезания Q206: скорость перемешения
инструмента при сверлении по винтовой линии в
мм/мин
Врезание на одну винтовую линию Q334
(инкрементно): размер, на который инструмент
врезается каждый раз по винтовой линии (=360I)
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Заданный диаметр Q335 (абсолютный): диаметр
отверстия. Если ввели внутренний диаметр
отверстия равным диаметру инструмента, то
УЧПУ сверлит без интерполяции винтовых линий,
непосредственно на заданную глубину.
Предсверленный диаметр Q342 (абсолютный):
как только в Q342 вводится значение больше 0,
тогда TNC не контролирует больше соотношения
заданного значения диаметра и диаметра
инструмента. Таким образом можно фрезеровать
отверстия диаметром в два раза больше
диаметра инструмента
Пример: ЧУ-кадры
12 CYCL DEF 208 ФРЕЗЕРОВАНИЕ ПО
ВИНТОВОЙ ЛИНИИ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q334=1.5 ;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q335=25
;ЗАДАННЫЙ ДИАМЕТР
Q342=0
;ПРЕДСВЕРЛ.ДИАМЕТР
Учесть, что инструмент повредит так себя как и
загатовку при очень большом врезании.
Для избежания ввода очень большого врезания,
следует записать в таблицы инструментов в графе
ANGLE максимальное значение угла врезания
инструмента смотри “Данные инструмента”, страница
100. УЧПУ рассчитывает тогда автоматически
максимальное допускаемое врезание и изменяет
записанное оператором значение.
