294

8 Программирование: циклы

8.5 SL-

цик

лы

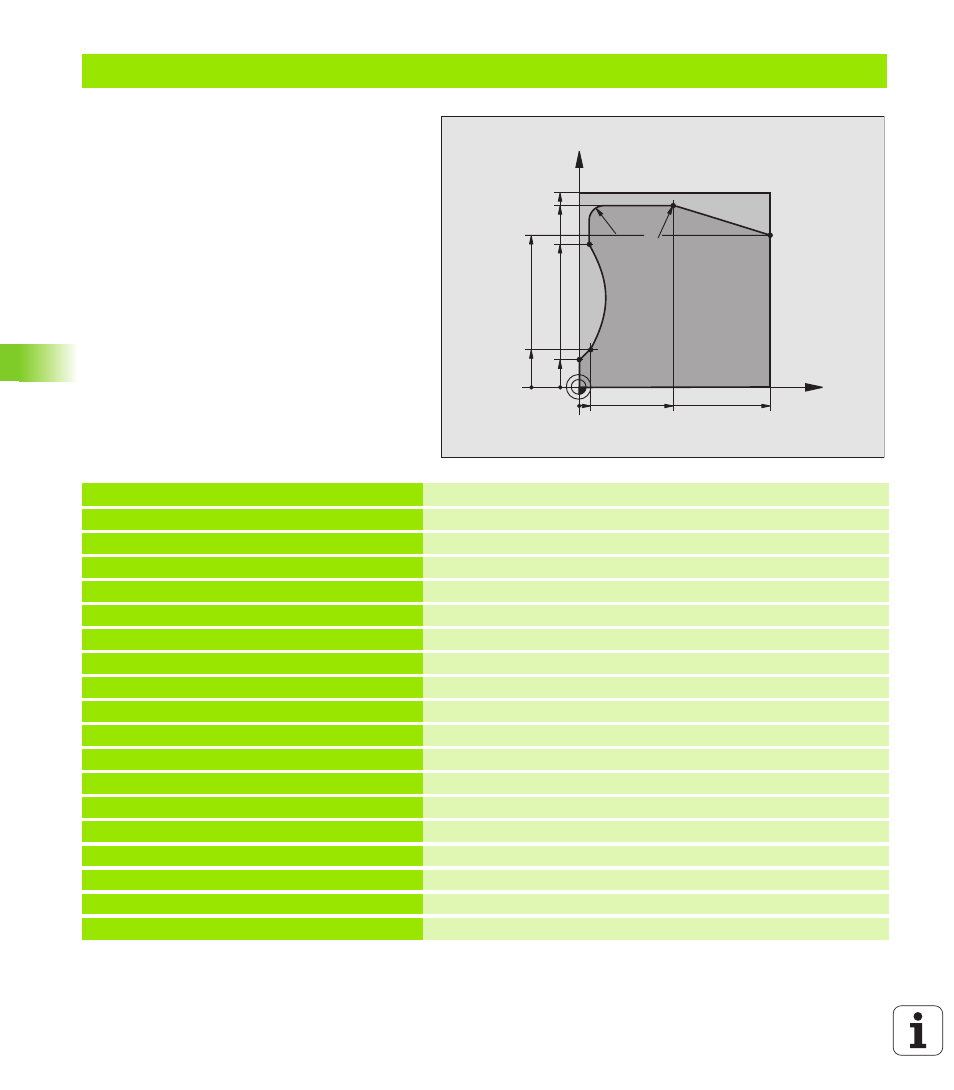

Пример: выделение контура

0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40

Дефиниция заготовки

2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10

Определение инструмента

4 TOOL CALL 1 Z S2000

Вызов инструмента

5 L Z+250 RO FMAX

Отвод инструмента от заготовки

6 CYCL DEF 14.0 КОНТУР

Определить подпрограмму контура

7 CYCL DEF 14.1 МЕТКА КОНТУРА 1
8 CYCL DEF 25 ВЫДЕЛЕНИЕ КОНТУРА

Определить параметры обработки

Q1=-20

;ГЛУБИНА ФРЕЗЕРОВАНИЯ

Q3=+0

;ПРИПУСК СО СТОРОНЫ

Q5=+0

;КООРД. ПОВЕРХ.

Q7=+250

;БЕЗОПАСНАЯ ВЫСОТА

Q10=5

;ГЛУБИНА ВРЕЗАНИЯ

Q11=100

;ПОДАЧА ВРЕЗАНИЯ

Q12=200

;ПОДАЧА ФРЕЗЕРОВАНИЯ

Q15=+1

;ВИД ФРЕЗЕРОВАНИЯ

9 CYCL CALL M3

Вызов цикла

10 L Z+250 R0 FMAX M2

Свободный ход инструмента, конец программы

X

Y

5

20

100

100

80

50

95

75

15

R7,5

R7,5
