278
8 Программирование: циклы
8.5 SL-
цик
лы
ПРОТЯГИВАНИЕ (цикл 22)

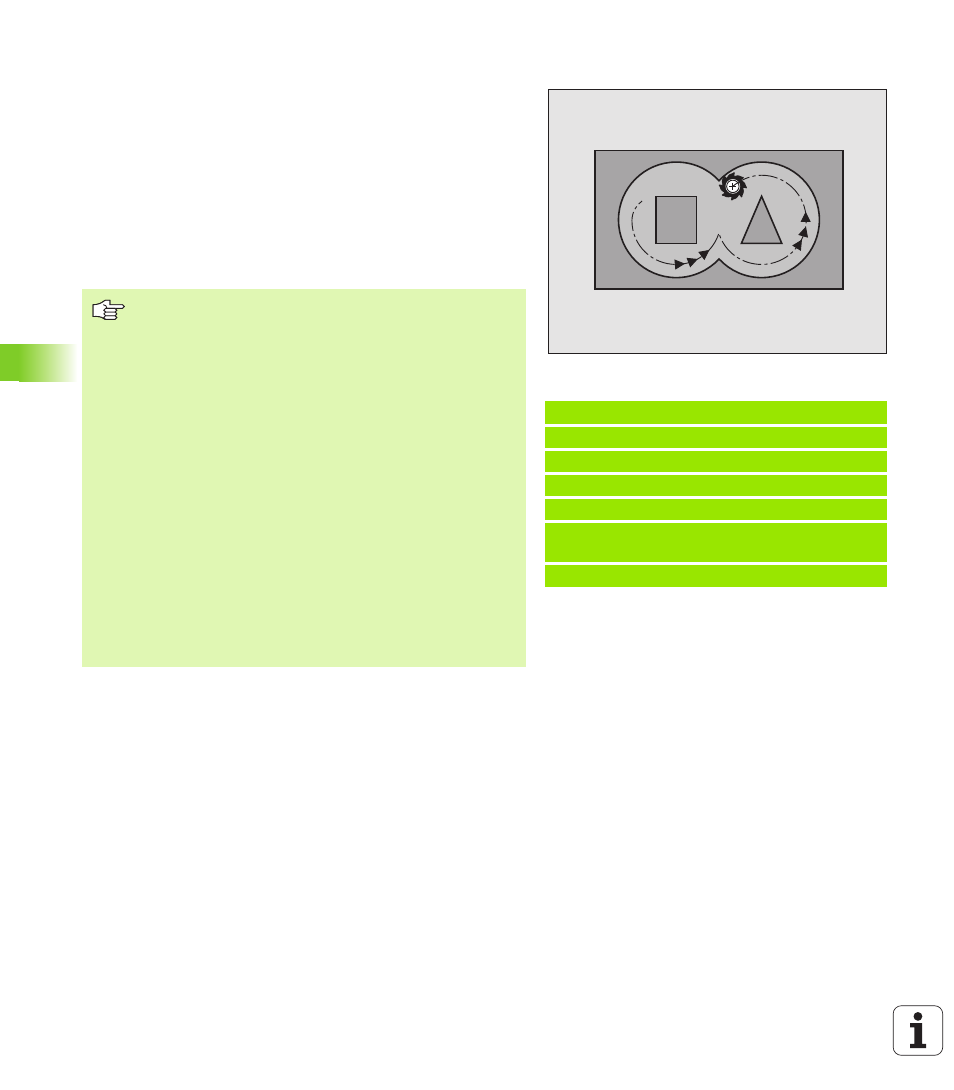

1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине врезания инструмент фрезерует контур из
внутри к наружии с рабочей подачей Q12
3 При этом свободно фрезеруются контуры осторовов (здесь: C/
D) с приближением к контуру кармана (здесь: A/B)
4 На следующем этапе УЧПУ перемещает инструмент на
следующую глубину врезания и повторяет операцию
расчищания, до момента достижения программируемой
глубины
5 Затем УЧПУ отводит инструмент на безопасную высоту
Пример: ЧУ-кадры
59 CYCL DEF 22 ЧЕРН.ОБРАБОТКА
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100
;ПОДАЧА ВРЕЗАНИЯ
Q12=350
;ПОДАЧА ЧЕРН.ОБР.
Q18=1
;ИНСТР.ЧЕРНОВОЙ ОБРАБ.
Q19=150
;ПОДАЧА МАЯТНИКОВЫМ
ДВИЖЕНИЕМ
Q208=99999 ;ПОДАЧА ВОЗВРАТА
C
D
A
B
Обратите внимание перед программированием
При необходимости использовать фрезу с режущим по
середине торцовым зубом (ДИН 844) или
предсверлите с помощью цикла 21.
Поведение при погружении цикла 22 определяется с
помощью параметра Q19 и в таблицы инструментов в
графах ANGLE и LCUTS:
Если Q19=0, то УЧПУ погружается принципиально
перпендикулярно, даже если дефинировался угол
погружения (ANGLE) для активного инструмента
Если дефинируется ANGLE=90°, УЧПУ погружается
перпендикулярно. В качестве подачи погружения
используется подача качающего движения Q19
Если дефинировалась подача качающего движения
Q19 в цикле 22 и ANGLE составляет от 0.1 до 89.999
в таблицы инструментов, то УЧПУ погружается с
определенным ANGLE качающим движением
Если подача качающего движения в цикле 22
определена и нет ANGLE в таблицы инструментов,
тогда УЧПУ выдает сообщение об ошибках
