8.2
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

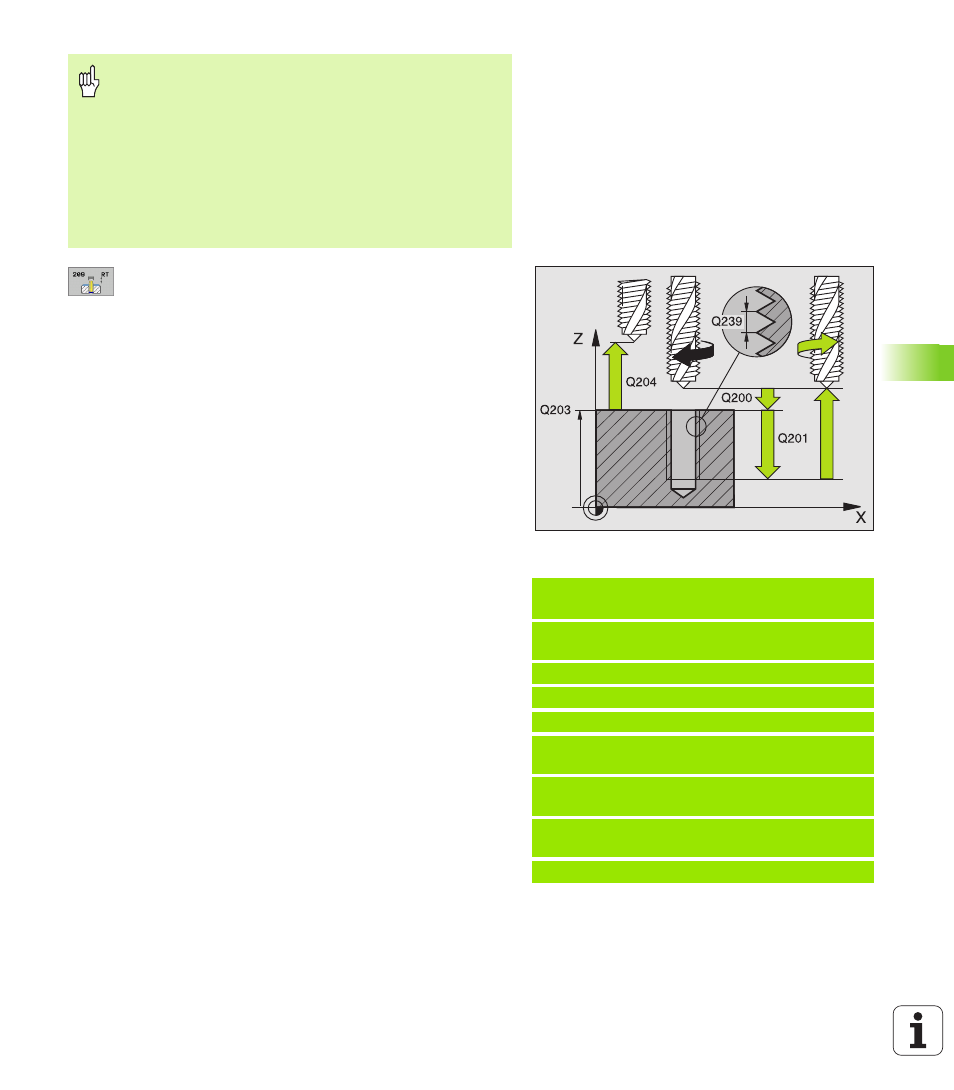

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (позиция
старта) – поверхность заготовки
Глубина сверления Q201 (инкрементно):
расстояние поверхность заготовки – конец резьбы
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Глубина сверления до ломания стружки Q257
(инкрементно): врезание, после которого УЧПУ
осуществляет ломание стружки.
Возврат при ломании стружки Q256: УЧПУ
умножает шаг Q239 через введённое значение и
перемещает инструмент при ломании стружки на
это расчитанное значение назад. Если вводится
Q256 = 0, то УЧПУ выходит полностью из
отверстия для удаления стружки (на безопасное
расстояние)
Угол для ориентации шпинделя Q336
(абсолютный): угол, на который УЧПУ
позиционирует инструмент перед операцией
резьбонарезания. Таким образом можно
выполнить дополнительное резьбонарезание при
необходимости
Выход из материала при прервании программы
Если во время операции резьбонарезания нажимается внешняя
клавиша Стоп (Stop), УЧПУ высвечивает softkey РУЧНОЙ ВЫХОД
ИЗ МАТЕРИАЛА. Если нажимается РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА, можно вывести инструмент из материала
используя управление. Нажать для этого положительную
клавишу направления активной оси шпинделя.
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
Пример: ЧУ-кадры
26 CYCL DEF 209 НАР.ВНУТР.РЕЗЬБЫ
ЛОМ.СТРУЖКИ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМАНИЕ
СТРУЖКИ
Q256=+25 ;ВОЗВРАТ ПРИ ЛОМАНИИ
СТРУЖКИ
Q336=50
;УГОЛ ШПИНДЕЛЯ
