Определение точки привязки – Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 78
78
4 Программирование: основные положения, управление файлами, средства программирования
4.1
Основные
по
л
о
ж
е
ния
Определение точки привязки
Согласно чертежу заготовки определенный элемент заготовки
устанавливается как абсолютная точка привязки (нулевая точка),
в большинстве случаев это угол заготовки. При назначении
координат точки привязки оператор вначале выверяет заготовку
по отношению к осям станка и переводит инструмент для каждой
оси в известное положение относительно заготовки. Для этой
позиции индикация ЧПУ обнуляется или устанавливается на
заданное значение положения. Таким образом, устанавливается
связь заготовки с базовой системой, действующей для индикации
ЧПУ или для программы обработки.
Если на чертеже заготовки заданы относительные точки
привязки, просто воспользуйтесь циклами преобразования
координат (смотри „Циклы преобразования координат” на
Если на чертеже заготовки не назначены размеры,
соответствующие NC-системе, выберите позицию или угол
заготовки в качестве точки привязки, на основании которой можно
наиболее простым способом определить размерные данные
остальных позиций заготовки.
Особенно удобно точки привязки устанавливаются с помощью
измерительного щупа фирмы HEIDENHAIN. Смотри руководство
пользователя "Циклы измерительных щупов" "Установка
координаты точки привязки с помощью 3D-щупа".
Пример

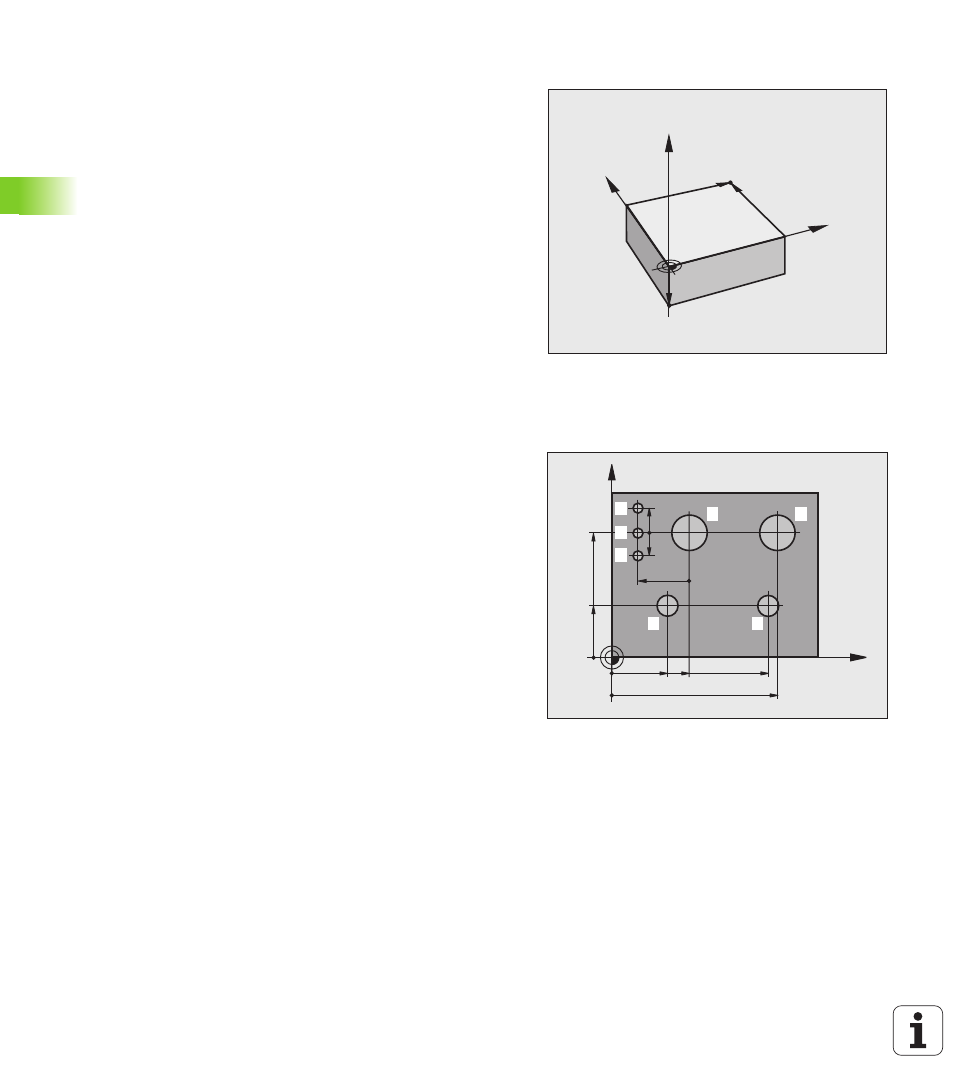

На эскизе заготовки справа показаны отверстия (
1
-
4
), размеры
которых назначаются относительно абсолютной точки привязки с
координатами X=0 Y=0. Отверстия (
5
-
7
) связаны с
относительной точкой с абсолютными координатами X=450
Y=750. С помощью цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно
временно сместить нулевую точку в позицию X=450, Y=750, для
программирования отверстий (
5
-
7
) без дополнительных
перерасчетов.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450
900
950
150
-150
750
0
30
0±
0,
1
2
1
3
4
7
6
5
