42
1 Введение
1.5
До
п
о
л
н
и
те
л
ь
н
ы
е
ус
тр
о
й
ст
в
а
:
из
ме
рительны
е
щупы
и
э
л
ектронные
м
ах
о
вички
фир
м
ы
HEIDENHAIN
1.5 Дополнительные устройства:
измерительные щупы и
электронные маховички
фирмы HEIDENHAIN
3D измерительные щупы
С помощью различных измерительных щупов HEIDENHAIN
можно выполнять следующие действия (с опцией ПО: Touch
probe function):
проводить автоматическую наладку заготовок
быстро и точно задавать координаты точек привязки
выполнять измерения заготовки во время отработки программы
измерять и проверять инструменты
Измерительные щупы TS 220, TS 440 и TS 640
Эти измерительные щупы подходят для автоматической выверки
заготовок, определения координат точек привязки и для
измерений заготовки. TS 220 передает коммутационные сигналы
по кабелю и, при необходимости, может использоваться как
экономная альтернатива.

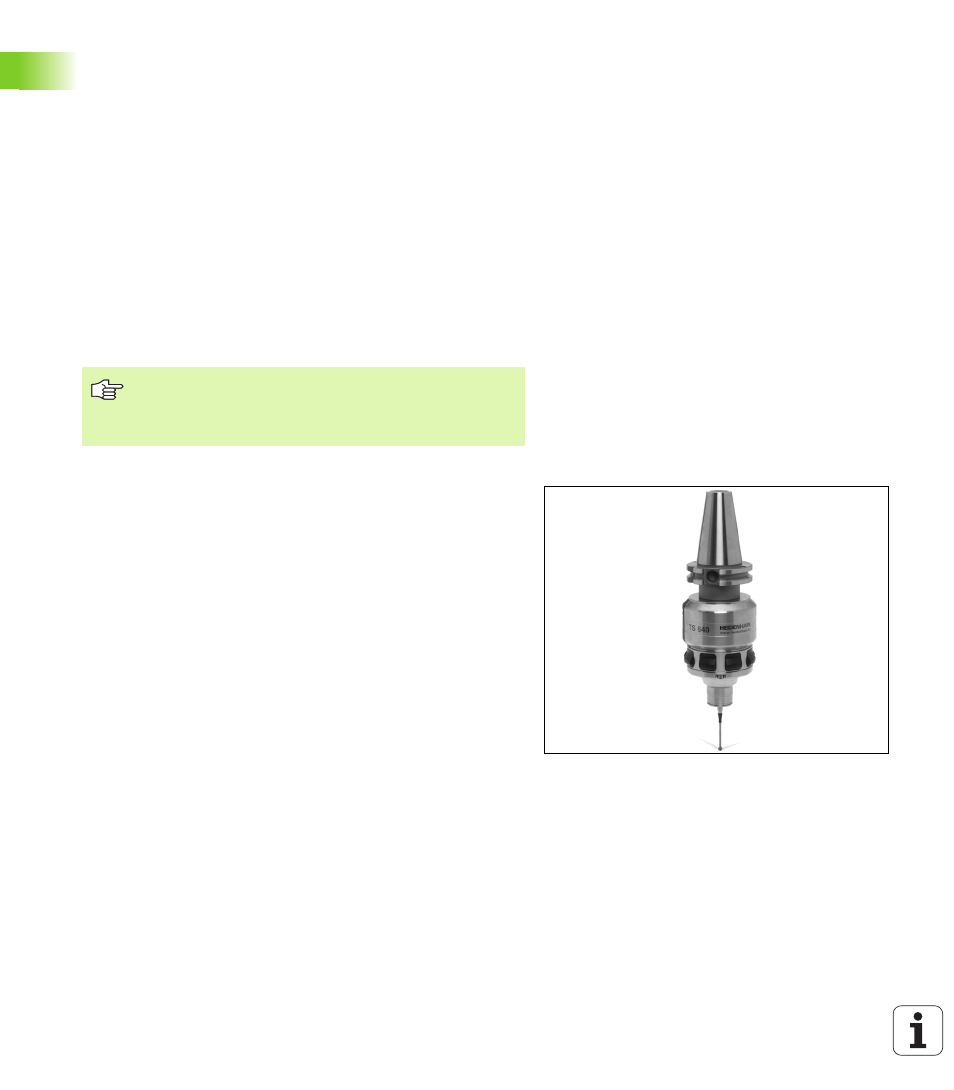

Специально для станков с устройством смены инструмента
предназначены щупы TS 440, TS 444, TS 640 и TS 740 (см. рисунок
справа), которые передают коммутационные сигналы без кабеля
при помощи инфракрасного излучения.
Принцип действия: в измерительных щупах фирмы HEIDENHAIN
износостойкий оптический выключатель регистрирует отклонение
измерительного стержня. Генерируемый при этом сигнал
обеспечивает сохранение в памяти фактического значения
текущей позиции измерительного щупа.
Alle Tastsystem-Funktionen sind in einem separaten
Benutzer-Handbuch beschrieben. Для того, чтобы
получить данную инстуркцию отправьте запрос на
фирму HEIDENHAIN. ID 661 891-R0.
