8 Программирование: циклы
8.5 SL-
цик
лы
Перекрывающие друг друга контуры
Карманы и острова можно соединять друг с другом, создавая
новый контур. Таким образом, можно увеличить поверхность
кармана путем наложения другого кармана либо уменьшить
размеры острова.
Подпрограммы: перекрывающие друг друга карманы

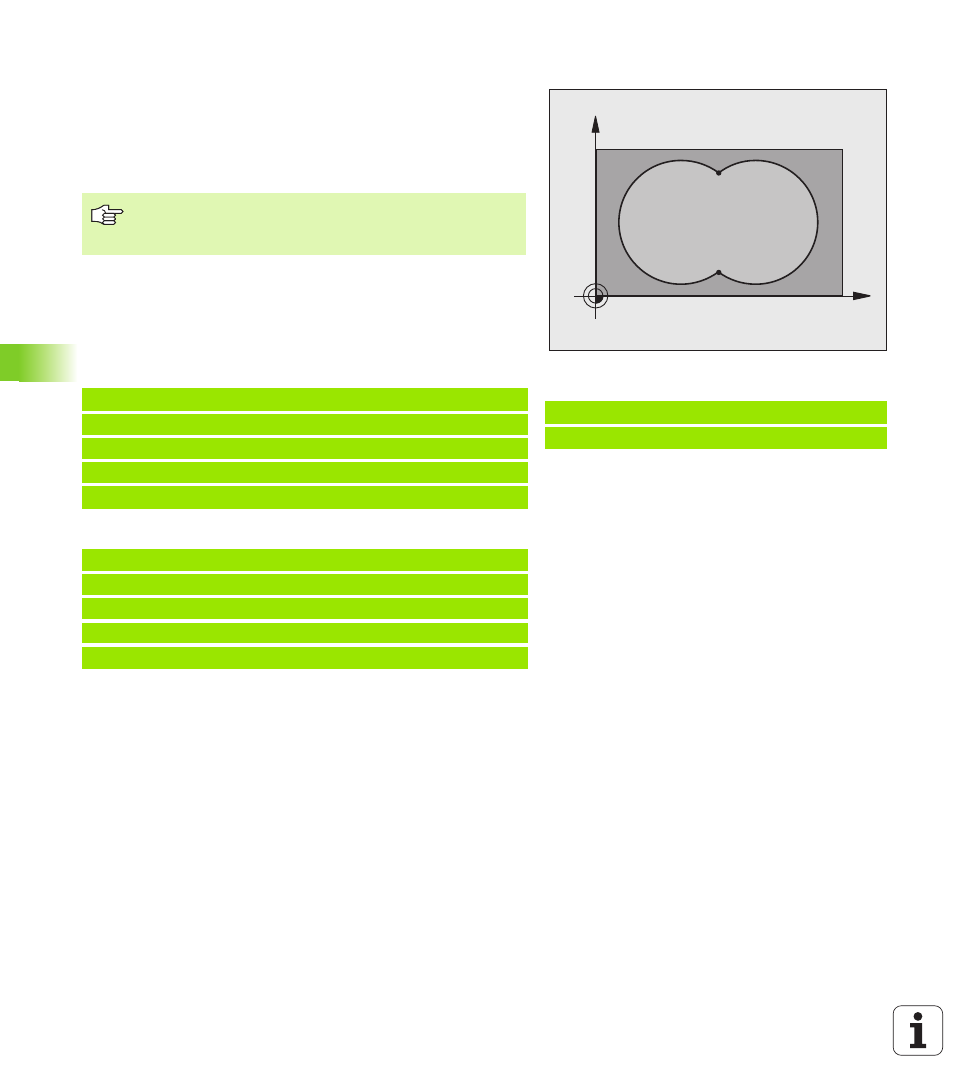

Карманы A и B перекрывают друг друга.
Система ЧПУ рассчитывает точки пересечения S
1
и S
2
,
программировать их не требуется.
Карманы программируются как полные окружности.
Подпрограмма 1: карман A
Подпрограмма 2: карман B
Пример: NC-кадры
12 CYCL DEF 14.0 КОНТУР
13 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4
X
Y
A
B
S
1
S
2
В последующих примерах программирования
находятся подпрограммы контура, вызываемые в
главной программе циклом 14 КОНТУР.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
