HEIDENHAIN TNC 620 233
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

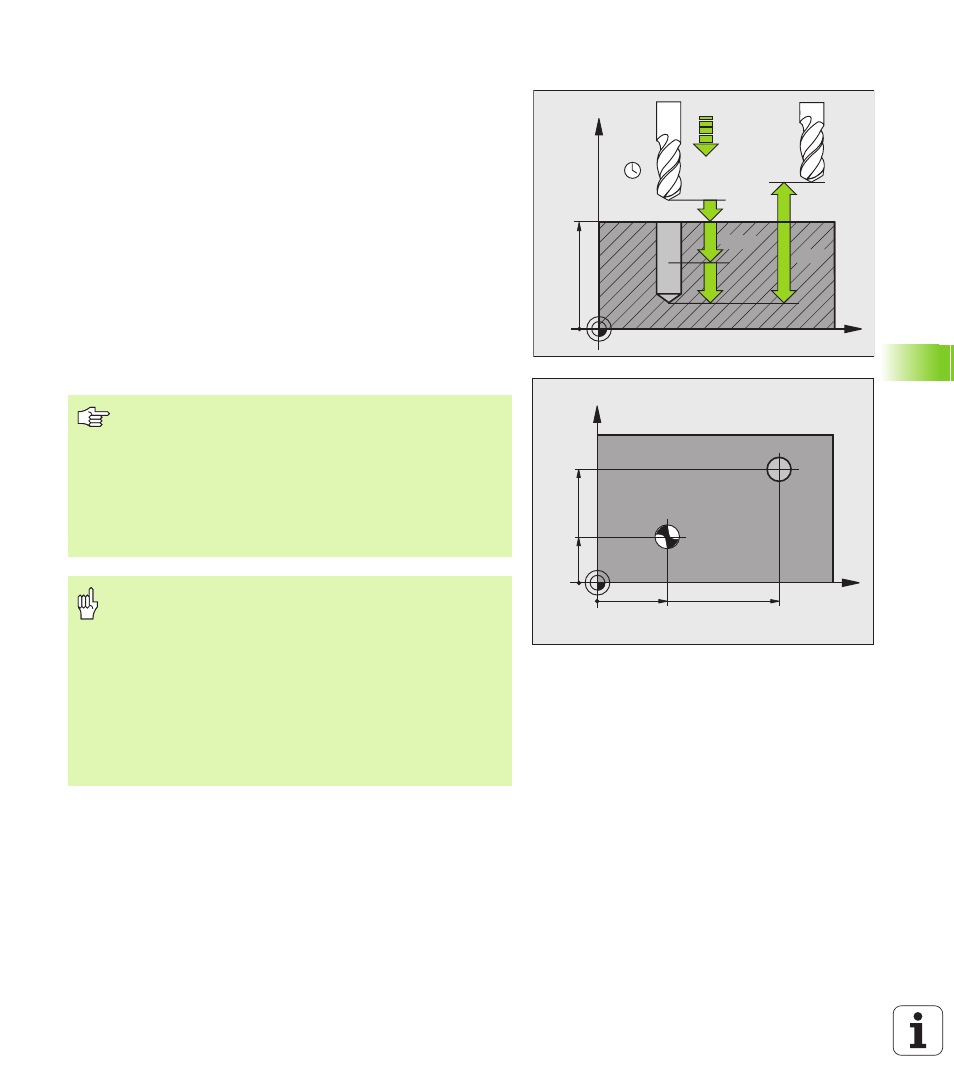

СВЕРЛЕНИЕ (цикл 200)
1 Система ЧПУ позиционирует инструмент на безопасном
расстоянии над поверхностью заготовки на оси шпинделя на
ускоренном ходу FMAX
2 Инструмент сверлит с заданной подачей F до первой глубины
врезания
3 ЧПУ отводит инструмент со подачей FMAX на безопасное
расстояние, выдерживает там, если так было
запрограммировано, а затем с подачей FMAX перемещает на
безопасное расстояние над точкой первого врезания на
глубину
4 Затем инструмент врезается с заданной подачей F на
большую глубину врезания
5 ЧПУ повторяет эту операцию (с 2 до 4 шагов) до тех пор, пока
не будет достигнута заданная глубина сверления
6 Со дна сверления инструмент перемещается с FMAX на
безопасное расстояние или если это – введено – на 2-
ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Учитывайте перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плоскости обработки с
поправкой на радиус R0.
Знак параметра цикла "Глубина" определяет
направление обработки. Если для глубины задается
значение, равное нулю, система ЧПУ не выполняет
цикл.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
"Глубина" система автоматически меняет знак
координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
