HEIDENHAIN TNC 620 145
5.4
Тр
ех
м
ер
н
ая
к
о
ррекция
инстр
умента
(
опция
ПО
2)

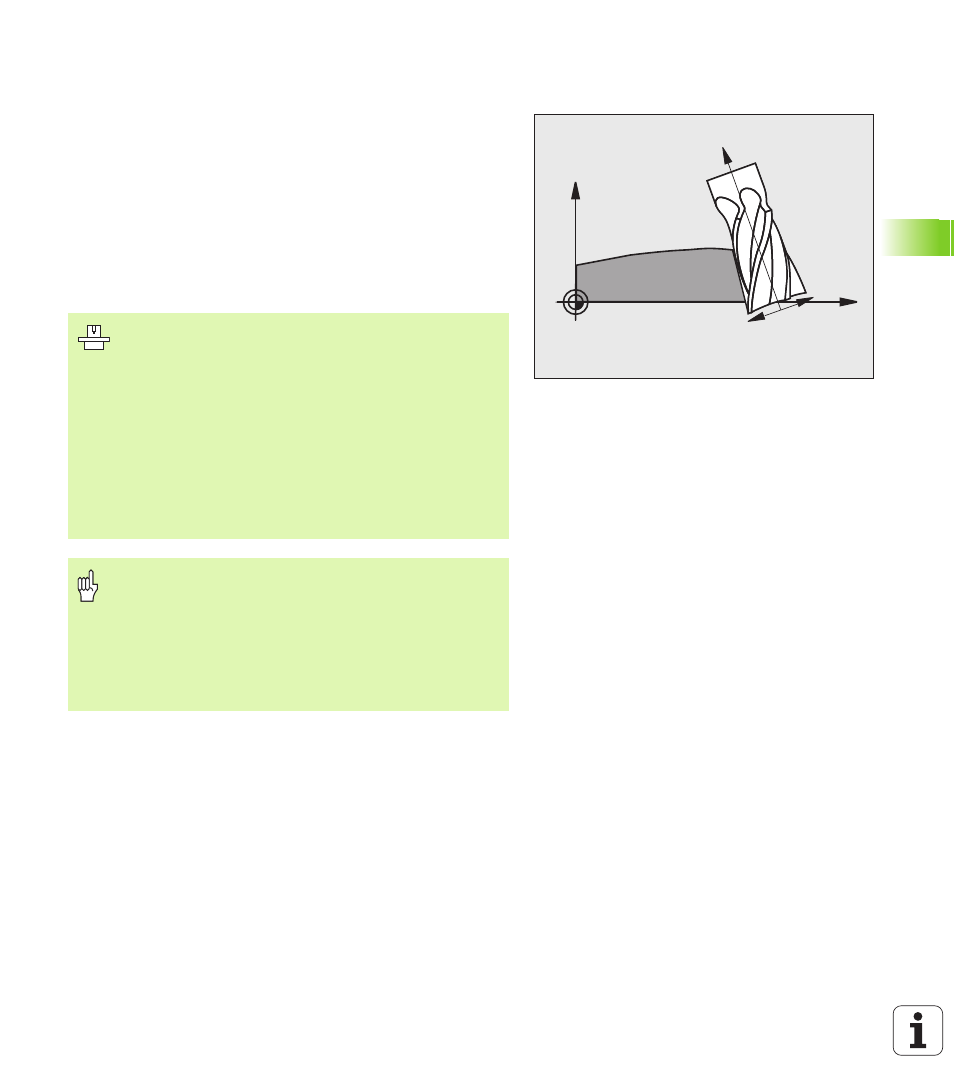

Peripheral Milling: 3D-коррекция радиуса с
ориентацией инструмента
Система ЧПУ смещает инструмент вертикально к направлению
движения и вертикально к направлению инструмента на сумму
значений дельта DR (таблица инструментов и TOOL CALL).
Направление коррекции задается с помощью коррекции радиуса
RL/RR (см. рисунок, направление движения Y+). Чтобы система
ЧПУ могла достичь заданной ориентации инструмента,
необходимо активировать функцию M128 (смотри „Position der
Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten
(TCPM): M128 (Software-Option 2)” на странице 308). ЧПУ
автматически позиционирует круговые оси станка так, что
инструмент достигает заданную ориентацию с помощью активной
коррекции.
X
Z
RL
RR
Использование этой функции возможно только на
станках, для которых определен телесный угол
конфигурации наклонных осей. Следуйте указаниям
инструкции по обслуживанию станка.
Система ЧПУ не может автоматически
позиционировать круговые оси на всех станках.
Следуйте указаниям инструкции по обслуживанию
станка.
Обратите внимание на то, что система ЧПУ
осуществляет коррекцию на заданные дельта-
значения. Заданные в таблице инструментов рдиус
инструмента R не оказывает влияния на коррекцию.
Опасность столкновения!
В случае станков, круговые оси которых имеют
ограниченный диапазон перемещения, при
автоматическом позиционировании могут
потребоваться движения, требующие, например,
поворота стола на 180°. Обратите внимание на
опасность столкновения головки с загатовкой или с
зажимными приспособлениями.
