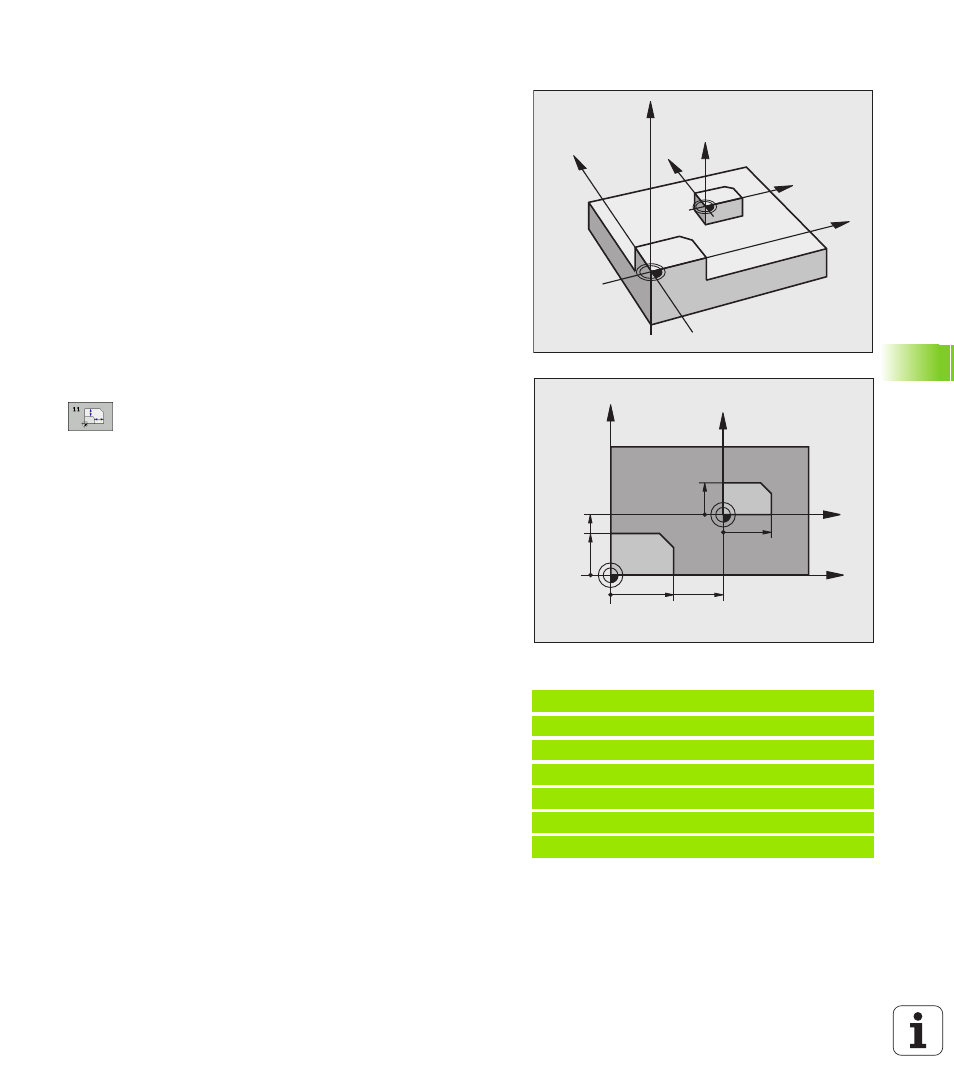

МАСШТАБИРОВАНИЕ (цикл 11)
В пределах программы система ЧПУ может увеличивать или
уменьшать контуры. Так можно учитывать, например,
коэффициенты уменьшения или припуска.
Действие
МАСШТАБИРОВАНИЕ действует с момента его определения в
программе. Также он действует в режиме работы
"Позиционирование с ручным вводом данных". ЧПУ показывает
активный коэффициент масштабирования в дополнительной
индикации состояния.
Масштабирование действует
на всех трех осях координат одновременно
на данные по размерам в циклах
Условие
Перед выполнением увеличения или уменьшения следует
сместить нулевую точку на кромку или в угол контура.
Коэффициент?: введите коэффициент SCL
(англ.: масштабирование); система ЧПУ умножит
координаты и радиусы на SCL (как описано в
“Действии”)
Увеличение: значение SCL больше 1 (возможное значение -
до 99,999 999)
Уменьшение: значение SCL меньше 1 (возможное значение -
до 0,000 001)
Сброс
Запрограммируйте цикл МАСШТАБИРОВАНИЕ с
коэффициентом 1.
Пример: NC-кадры
11 CALL LBL 1
12 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 КОЭФ. МАСШТАБ.
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
