Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 348
348
8 Программирование: циклы
8.6
Цик
л
ы
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
8 Процесс повторяется до тех пор, пока не будут выполнены все
врезания. При последнем врезании выполняется
фрезерование только заданного припуска на чистовую
обработку с подачей чистовой обработки
9 В конце ЧПУ возвращает инструмент с FMAX на 2-
е безопасное расстояние

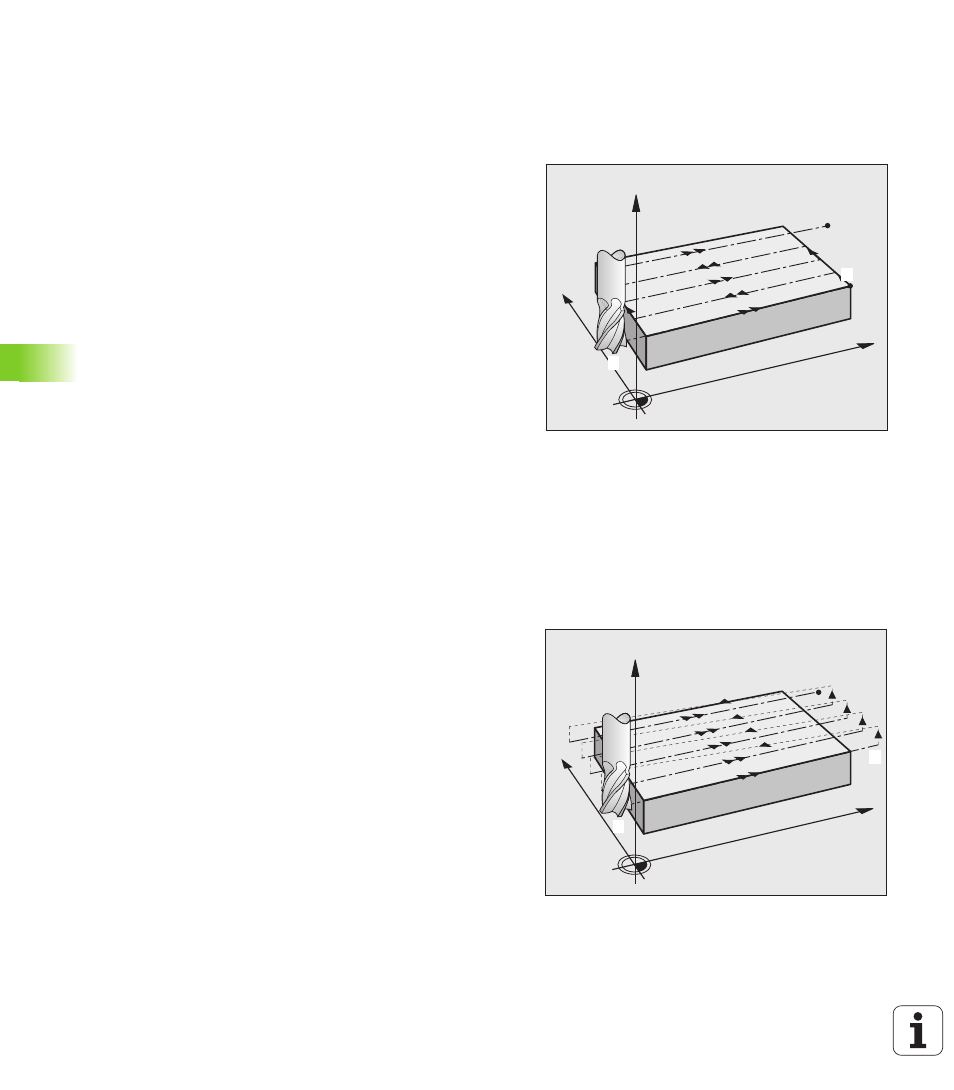

Стратегия Q389=1
3 Затем инструмент перемещается в конечную точку
2
с
запрограммированной подачей фрезерования. Конечная
точка лежит в пределах поверхности, ЧПУ рассчитывает ее,
исходя из координат запрограммированной точки старта,
значения запрограммированной длины и радиуса инструмента
4 ЧПУ смещает инструмент со скоростью подачи
предварительного позиционирования в поперечном
направлении в точку старта следующей строки; ЧПУ
рассчитывает смещение, исходя из значения
запрограммированной ширины, радиуса инструмента и
максимального коэффициента перекрытия траекторий
5 Затем инструмент возвращается по направлению к точке
старта
1
. Смещение на следующую строку происходит внутри
заготовки
6 Процесс повторяется до тех пор, пока заданная поверхность
не будет обработана полностью. В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Затем плоскость обрабатывается в обратной
последовательности для того, чтобы избежать холостых ходов
8 Процесс повторяется до тех пор, пока не будут выполнены все
врезания. При последнем врезании выполняется
фрезерование только заданного припуска на чистовую
обработку с подачей чистовой обработки
9 В конце ЧПУ возвращает инструмент с FMAX на 2-
е безопасное расстояние
Стратегия Q389=2
3 Затем инструмент перемещается в конечную точку
2
с
запрограммированной подачей фрезерования. Конечная
точка лежит вне поверхности, ЧПУ рассчитывает ее исходя из
координат запрограммированной точки старта, значения
запрограммированной длины, запрограммированного
безопасного расстояния от боковой поверхности и радиуса
инструмента
4 ЧПУ перемещает инструмент по оси шпинделя на безопасное
расстояние над точкой действительной глубины врезания и
возвращается прямо в точку старта следующей строки с
подачей предварительного позиционирования. ЧПУ
рассчитывает смещение исходя из значения
запрограммированной ширины, радиуса инструмента и
максимального коэффициента наложения траекторий
5 Затем инструмент вновь перемещается на текущую глубину
врезания, а затем снова по направлению к конечной точке
2
X
Y
Z
1
2
X
Y
Z
1
2
