260 8 Программирование: циклы
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания
РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 262, опция ПО
Advanced programming features)
1 Система ЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходу FMAX на заданное безопасное расстояние
над поверхностью заготовки
2 Инструмент на запрограммированной подаче
предварительного позиционирования перемещается на
уровень начала резьбы, определяемый знаком значения шага
резьбы, видом фрезерования и количеством проходов при
спиральной интерполяции
3 Затем инструмент, двигаясь по спирали, доходит по
касательной до диаметра резьбы. Для того, чтобы траектория
резьбы при этом начиналась в запрограммированной
плоскости начала обработки, инструмент перед началом
подвода по спиральной траектории совершает еще одно
компенсационное перемещение по своей оси.
4 В зависимости от параметра Винтовая интерполяция
инструмент фрезерует резьбу за одно или несколько
смещенных спиральных движений или же за одно
непрерывное винтовое движение
5 После чего инструмент по касательной возвращается от
контура к точке старта на плоскости обработки
6 В конце цикла инструмент на ускоренном ходу отходит на
безопасную высоту или, если она задана, на 2-ую безопасную
высоту

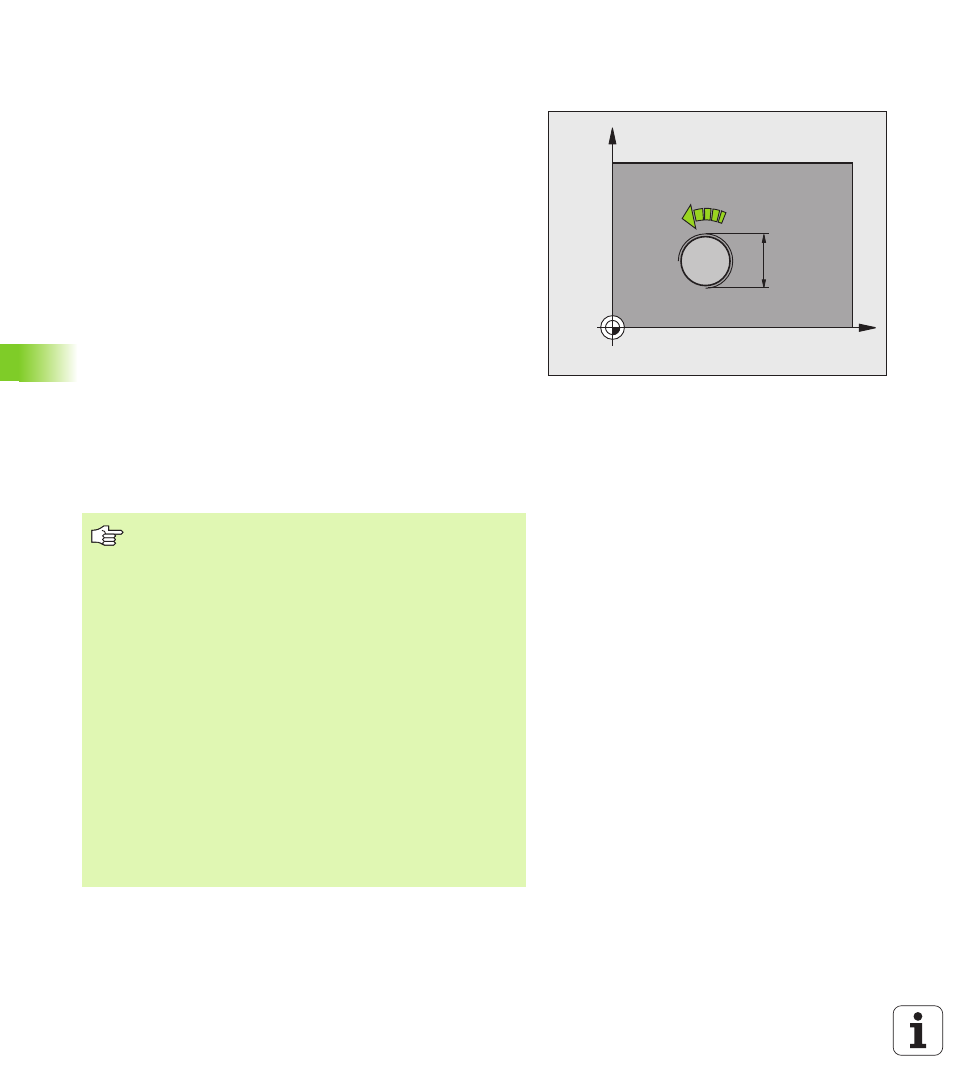

X
Y
Q207
Q335
Перед программированием обратите внимание на
указанные ниже условия
Программируйте кадр позиционирования в точке
старта (центр отверстия) плоскости обработки с
поправкой на радиус R0.
Направление обработки определяется знаком,
стоящим перед параметром цикла "Глубина резьбы".
Если запрограммировано, что параметр "Глубина
резьбы" = 0, то ЧПУ не выполняет цикл.
Подвод к диаметру резьбы осуществляется
движением в форме полукруга, начиная с центра. Если
значение, получаемое при умножении диаметра
инструмента на 4 шага резьбы, меньше, чем диаметр
резьбы, то выполняется предварительное боковое
позиционирование.
Следует учесть, что ЧПУ перед подводом выполняет
выравнивающее движение по оси инструментов.
Размер выравнивающего движения зависит от шага
резьбы. В высверленном отверстии должно быть
достаточно места!
