HEIDENHAIN TNC 620 367
8.7
Цик
лы
преобра
зов
ания
к
оор
динат

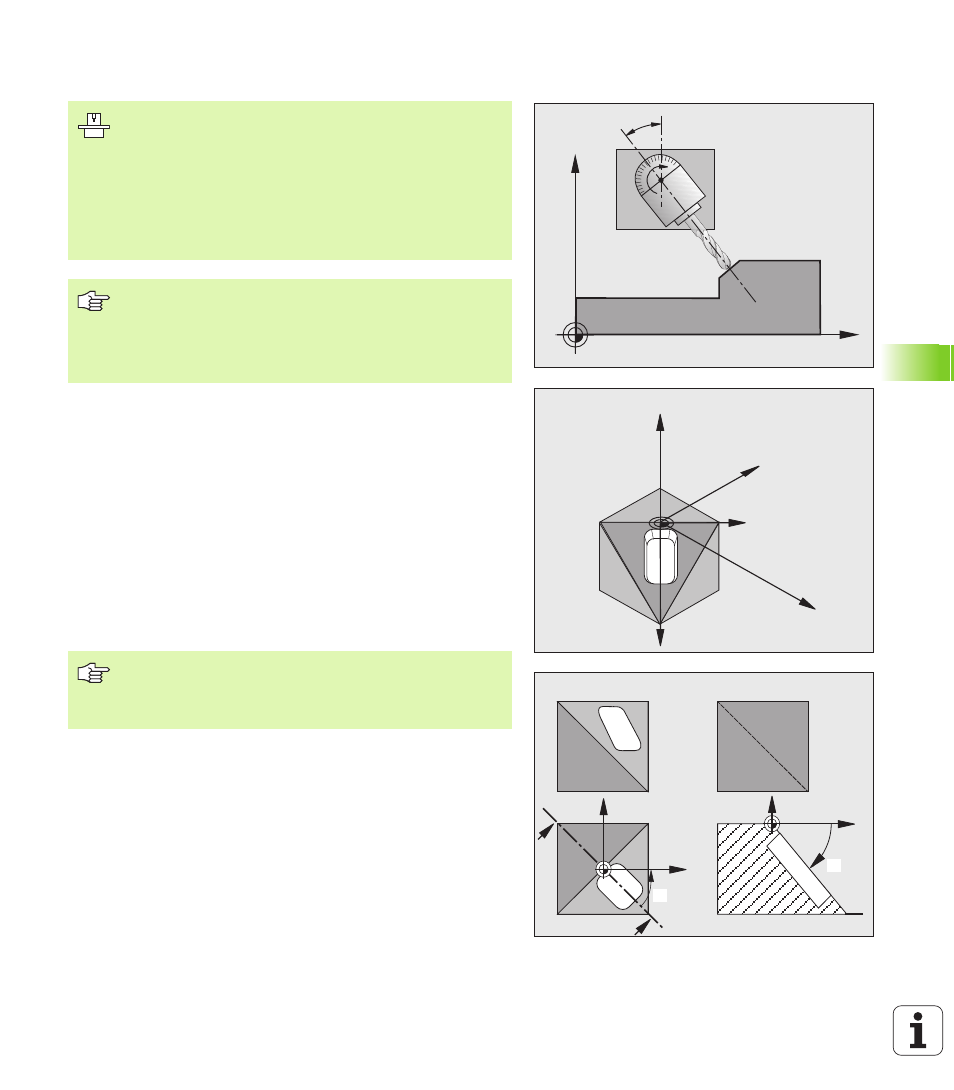

ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, ПО-опция 1)
Действие
В цикле 19 определяется положение плоскости обработки, т.е.
положение оси инструмента относительно фиксированной
системы координат станка, задав углы наклона. Положение
плоскости обработки можно назначить двумя способами:
„ Введите положение осей поворота напрямую
„ Опишите положения плоскости обработки, используя до трех
поворотов (пространственных углов) фиксированной системы
координат станка. Можно получить значение вводимого
пространственного угла, выполнив сечение, перпендикулярное
к наклоненной плоскости обработки и изучив это сечение с той
оси, по которой нужно наклонить плоскость. Имея два
пространственных угла, можно однозначно определить любое
положение инструмента в пространстве.
Z
X
B
X
Z
Y
X'
Y'
Z S
S
S-S
X
B
Y
X
C
Функции для разворота плоскости обработки
адаптируются фирмой-производителем к ЧПУ и
станку. При определенных поворотных головках
(повоотных столах) фирма-производитель станка
определяет, как ЧПУ будет интерпретировать
запрограммированные углы: как координаты осей
вращения или как угловые компоненты поверхности
под наклоном. Следуйте указаниям инструкции по
обслуживанию станка.
Разворот плоскости обработки производится всегда
вокруг активной нулевой точки.
Основные положения смотри „Разворот плоскости
обработки (ПО-опция 1)”, страница 62: внимательно
изучите весь данный раздел.
Следует учесть, что положение негоризонтальной
системы координат и связанные с ней перемещения в
негоризонтальной системе зависят от того, как
описана наклонная плоскость.
