294 8 Программирование: циклы
8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к

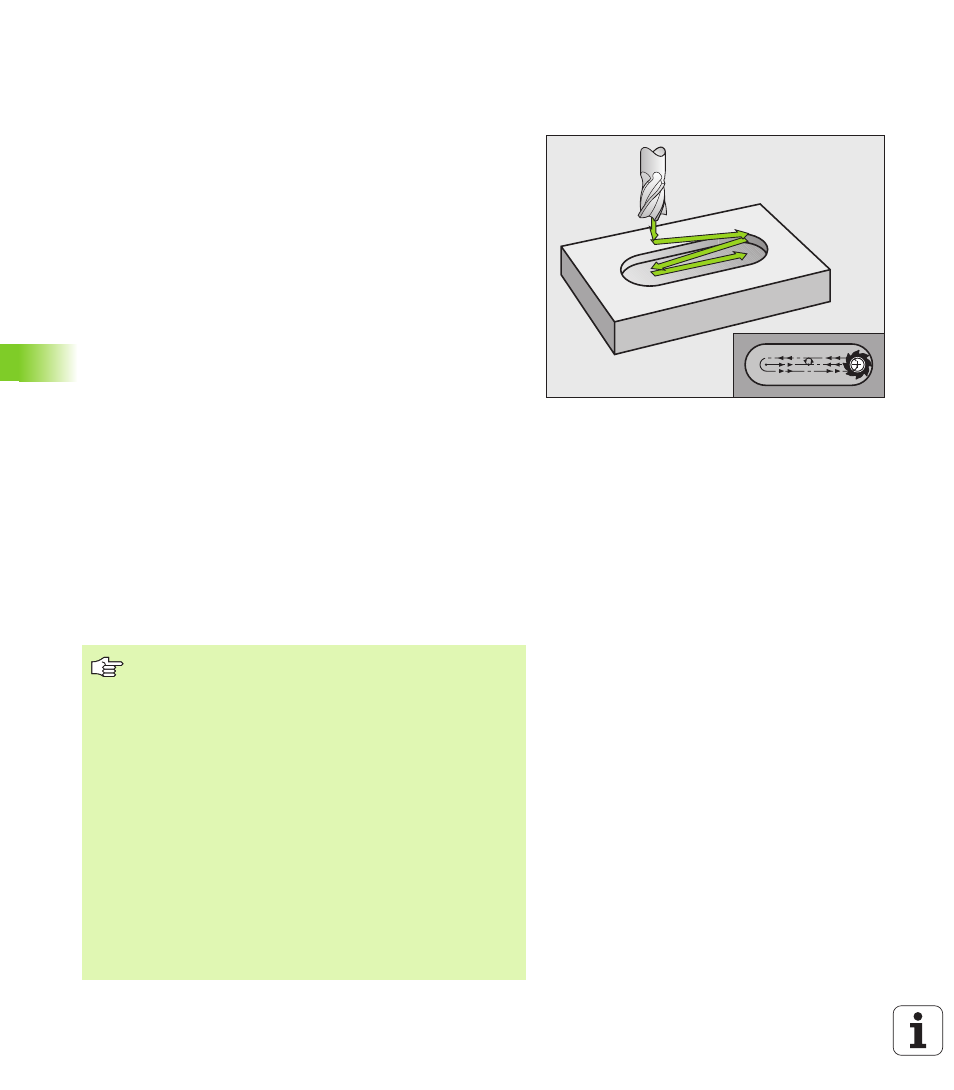

КАНАВКА (продольный паз) маятниковым
движением (цикл 210, опция ПО Advanced
programming features)
Черновая обработка
1 Система ЧПУ позиционирует инструмент на ускоренном ходу
по оси шпинделя на 2-е безопасное расстояние и затем в
центр левого круга; оттуда система ЧПУ позиционирует
инструмент на безопасное расстояние над поверхностью
заготовки
2 Инструмент перемещается с подачей фрезерования к
поверхности заготовки; оттуда фреза передвигается в
продольном направлении канавки к центру правого круга, с
наклоном врезаясь в материал
3 Затем инструмент возвращается в центр левой окружности,
продолжая при этом врезаться в материал под наклоном; эти
шаги повторяются до тех пор, пока не будет достигнута
заданная глубина фрезерования
4 На глубине фрезерования ЧПУ перемещает инструмент для
плоского фрезерования к другому концу канавки, а затем
снова в центр канавки
Чистовая обработка
5 Система ЧПУ позиционирует инструмент в центре левой
окружности канавки и оттуда плавно в левый конец канавки,
затем ЧПУ выполняет чистовую обработку контура попутным
движением (при M3), и, если было задано, производит
несколько врезаний
6 В конце контура инструмент перемещается – плавно от
контура – к центру левой окружности паза
7 В конце инструмент перемещается обратно на безопасное
расстояние на ускоренном ходу FMAX и, если задано, на 2-
ое безопасное расстояние
Учитывайте перед программированием
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
При черновой обработке инструмент врезается в
материал маятниковым движением от одного конца
канавки к другому. Поэтому, предворительное
сверление не требуется.
Знак параметра цикла "Глубина" определяет
направление обработки. Если для глубины задается
значение, равное нулю, система ЧПУ не выполняет
цикл.
Диаметр фрезы должен быть не больше ширины
канавки и не меньше трети ширины канавки.
Диаметр фрезы должен быть меньше половины длины
канавки: в противном случае ЧПУ не сможет
произвести врезание маятниковым движением.
