HEIDENHAIN TNC 620 289
8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к
 Безопасное расстояние 1 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки
 Глубина фрезерования 2 : расстояние от
поверхности заготовки до дна кармана
 Глубина врезания 3 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Система ЧПУ производит перемещение на
глубину за один рабочий ход, если:
„ параметры "глубина врезания" и "глубина"
идентичны
„ значение параметра "глубина врезания" больше
значения параметра "глубина"
 Подача на врезание: скорость перемещения
инструмента при врезании

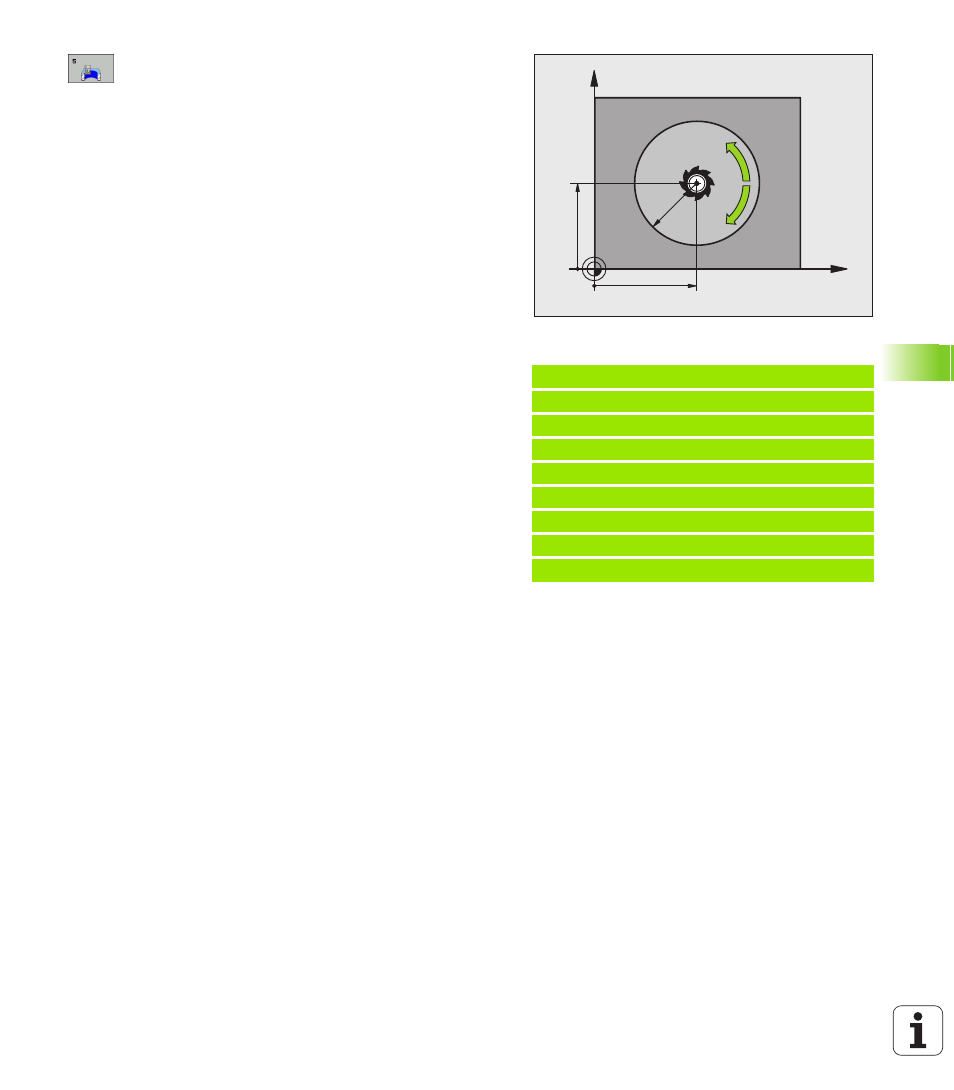

 Радиус окружности: радиус круглого кармана
 Скорость подачи F: скорость перемещения
инструмента на плоскости обработки
 Вращение по часовой стрелке
DR +: попутное фрезерование при M3
DR –: встречное фрезерование при M3
Пример: NC-кадры
16 L Z+100 R0 FMAX
17 CYCL DEF 5.0 КРУГЛЫЙ КАРМАН
18 CYCL DEF 5.1 РАССТ. 2
19 CYCL DEF 5,2 ГЛУБИНА -10
20 CYCL DEF 5.3 ВРЕЗ. 6 F80
21 CYCL DEF 5.4 РАДИУС 35
22 CYCL DEF 5.5 F100 DR+
23 L X+60 Y+50 FMAX M3
24 L Z+2 FMAX M99
X
Y
DR+
R35
50
60
DR–
