Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 186
186
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
(опция
ПО
)
Программирование круговых перемещений в
режиме FK-программирования
Круговая траектория без плавного перехода
Отображение клавиши Softkey для FK-
программирования: нажмите клавишу FK
Начните диалог для FK-программирования
траектории окружности: нажмите клавишу Softkey
FC; ЧПУ отобразит клавиши Softkey для прямого
ввода данных для круговой траектории или
данных для центра окружности.
При помощи клавиш Softkey введите все
известные данные в кадр: FK-графика отображает
запрограммированный контур красным цветом до
тех пор, пока не будет введено достаточно
данных. Если возможно несколько решений, то
графика отображает их зеленым цветом (смотри
„Графика при FK-программировании”, страница
183)

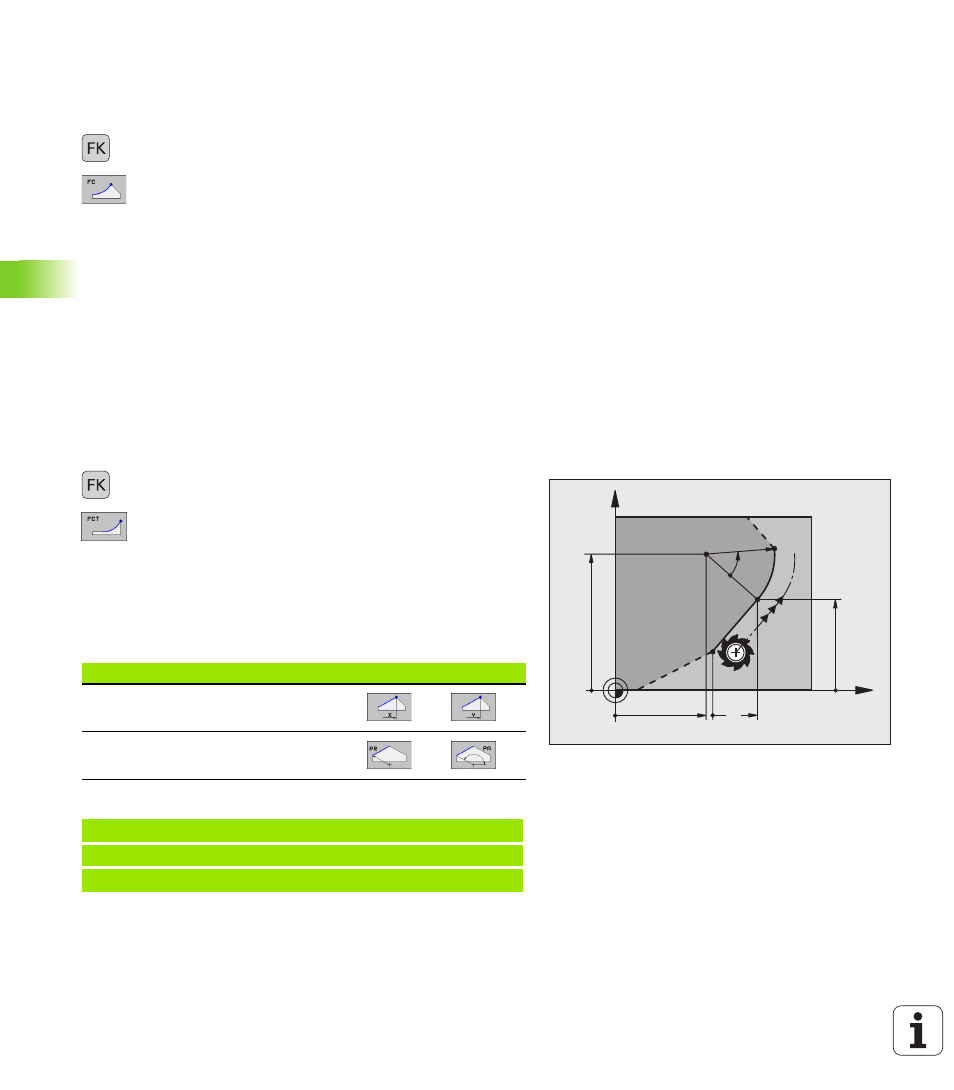

Круговая траектория с переходом в прямую по касательной
Если круговая траектория плавно переходит в другой элемент
контура, начните диалог нажатием клавиши Softkey FCT:
Отображение клавиши Softkey для FK-
программирования: нажмите клавишу FK
Начните диалог: нажмите клавишу Softkey FCT
При помощи клавиш Softkey введите в кадр все
известные данные
Возможности ввода
Координаты конечных точек
Примеры NC-кадров
X
Y
20
30
10
20
R15
30°
Известные данные
Softkeys
Декартовы координаты X и Y
Полярные координаты относительно
FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
