6.1 Движения инструмента
Функции траектории

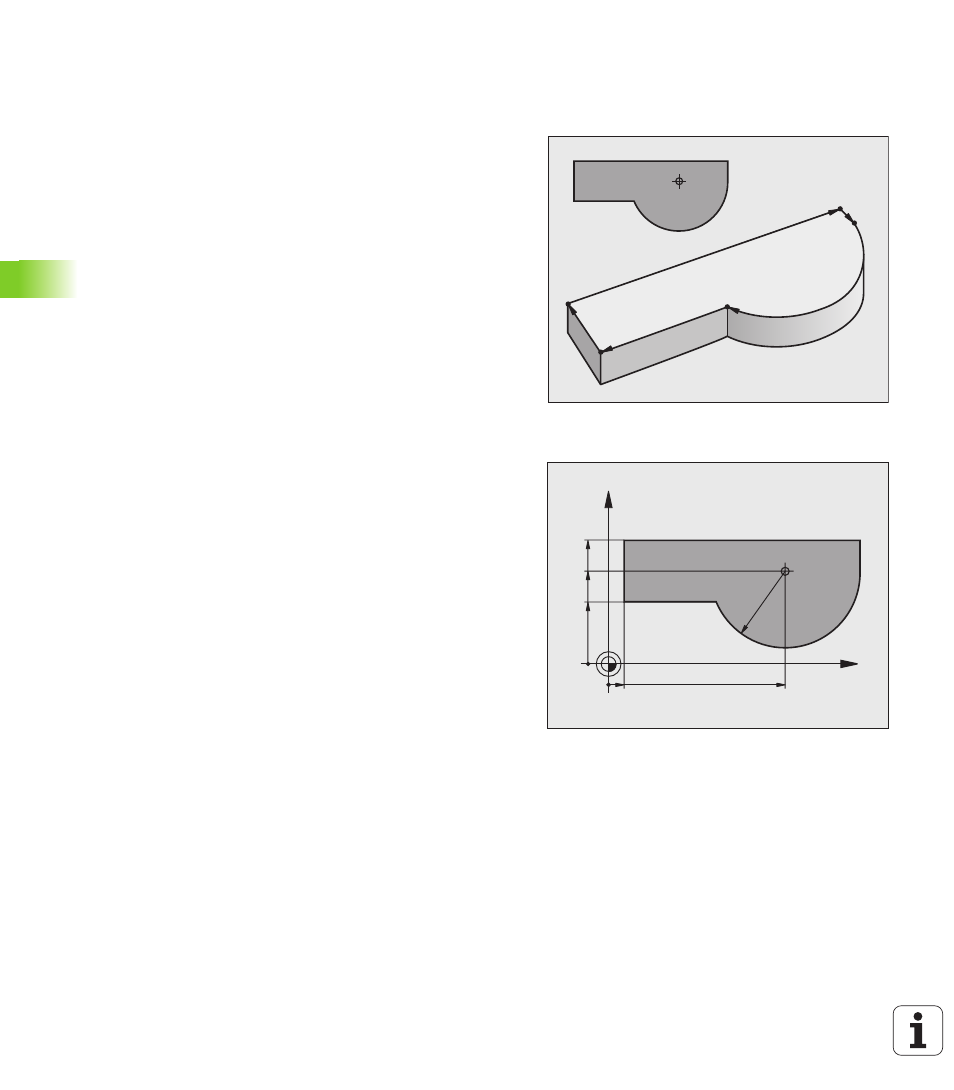

Контур заготовки, как правило, состоит из нескольких элементов,
таких, как прямые и дуги окружности. При помощи функции
траектории программируются движения инструмента для
прямых и дуг окружности.
Программирование свободного контура FK
(опция ПО Advanced programming features)
Если Вы не располагаете соответствующим стандартам NC-
программы чертежом, или указаны не все размеры, необходимые
для NC-программы, то контур заготовки программируется путем
программирования свободного контура. Система ЧПУ сама
рассчитывает отсутствующие данные.
С помощью FK-программирования программируются движения
инструмента для прямых и дуг окружности.
Дополнительные M-функции
При помощи дополнительных функций ЧПУ Вы управляете
выполнением программы, например, прерыванием выполнения
программы
такими функциями станка, как включение и выключение
оборотов шпинделя и подачи СОЖ
поведением инструмента на траектории
подпрограммами и повторами частей
программы
Повторяющиеся шаги обработки вводятся только один раз в
качестве подпрограммы или как повторяющаяся часть
программы. Если часть программы следует выполнять только при
определенных условиях, надо назначить эти шаги программы в
качестве подпрограммы. Дополнительно программа обработки
может вызвать другую программу обработки и выполнить ее.
Программирование подпрограмм и повторов частей программы
описано в главе 9.
Программирование при помощи
Q-параметров
В программе обработки Q-параметры замещают числовые
значения: Q-параметру присваивается числовое значение в
какой-либо другой части программы. При помощи Q-параметров
можно задавать математические функции, управляющие
выполнением программы или описывающие контур.
Программирование с помощью Q-параметров описано в главе 10.
