HEIDENHAIN TNC 620
137
5.3
Коррекция
инстр
умента

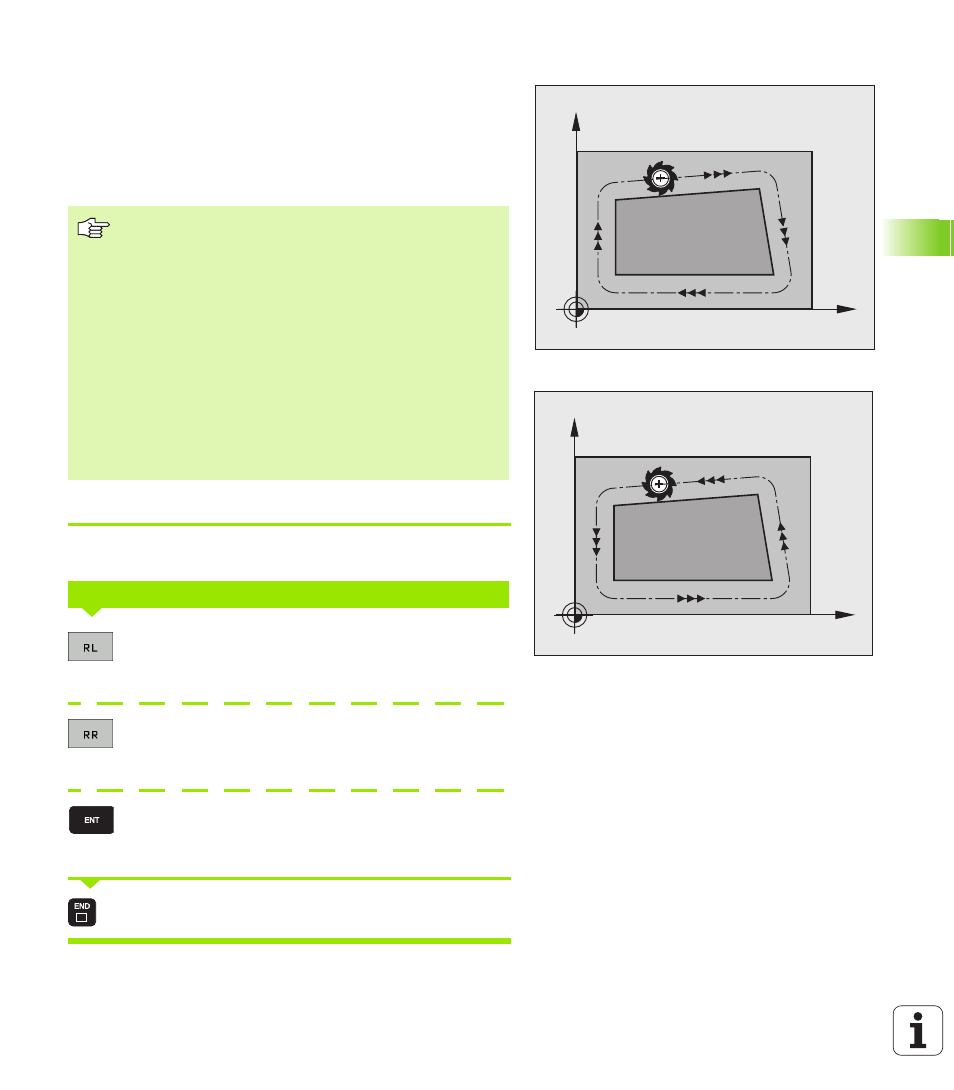

Движения по траектории с поправкой на радиус: RR и RL
При этом центр инструмента находится от запрограммированного
контура на расстоянии, равном радиусу инструмента. “Справа” и
“слева” обозначает положение инструмента в направлении
перемещения по контуру заготовки. См. рисунки справа.
Ввод поправки на радиус
Задайте любую функцию траектории, введите координаты
целевой точки и подтвердите с помощью клавиши ENT
Движение инструмента слева от
запрограммированного контура: нажмите клавишу
Softkey RL или
Движение инструмента справа от
запрограммированного контура: нажмите клавишу
Softkey RR или
Движение инструмента без поправки на
радиус/отмена коррекции на радиус: нажмите
клавишу ENT
Закончить кадр: нажмите клавишу END
X
Y
RL
X
Y
RR
RR
Инструмент перемещается справа от контура
RL
Инструмент перемещается слева от контура
Между двумя кадрами программы с разными
значениями поправки на радиус RR и RL должен
находиться как минимум один кадр перемещения на
плоскости обработки без поправки на радиус (то есть
с R0).
Коррекция на радиус остается активной до конца того
кадра, в котором она была запрограммирована в
первый раз.
В первом кадре с поправкой на радиус RR/RL и при
отмене с R0 ЧПУ всегда позиционирует инструмент
перпендикулярно к программируемой точке старта и
конечной точке. Следует позиционировать
инструмент перед первой точкой контура или за
последней точкой контура так, чтобы контур не был
поврежден.
ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
