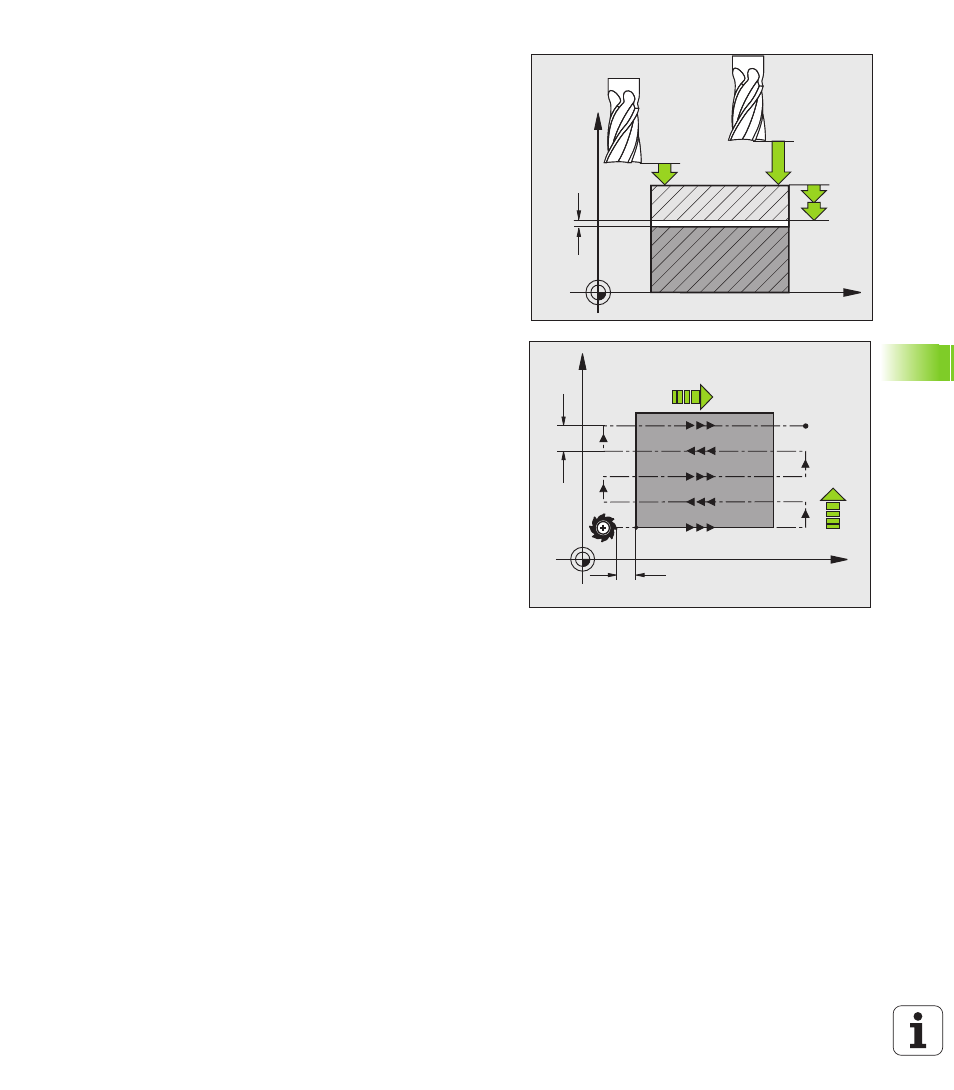

 Mаксимальная глубина врезания Q202 (в
инкрементах): максимальная величина, на
которую инструмент производит врезание каждый
раз. ЧПУ рассчитывает фактическую глубину
врезания из разницы между конечной точкой и
точкой старта на оси инструмента (при учете
припуска на чистовую обработку) так, что
обработка всегда осуществляется на ту же
глубину врезания
 Припуск на чистовую обработку на глубине
Q369 (в инкрементах): значение, на которое
следует переместить инструмент для последнего
врезания
 Maкс. коэффициент перекрытия траекторий
Q370: Maксимальное врезание со стороны
боковой поверхности k. ЧПУ рассчитывает
действительное врезание, исходя из значений 2-
ой длины боковой поверхности (Q219) и радиуса
инструмента, а именно так, что обработка всегда
производится с постоянной величиной врезания
со стороны боковой поверхности. Если в таблицы
инструментов введен радиус R2 (например,
радиус пластинок при использовании торцовой
фрезы со вставными ножами), ЧПУ
соответственно уменьшает значение подвода со
стороны боковой поверхности.
 Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
 Подача чистовой обработки Q385: скорость
перемещения инструмента при фрезеровании
последнего врезания в мм/мин
 Подача предварительного позиционирования
Q253: Скорость перемещения инструмента при
подводе к позиции старта и при движении на
следующую строку в мм/мин; если перемещение в
материале производится в поперечном
направлении (Q389=1), то ЧПУ осуществляет
подвод в поперечном направлении с подачей
фрезерования Q207
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
