HEIDENHAIN TNC 620
225
8.1
Ра
б
о
та
с
цик
лами

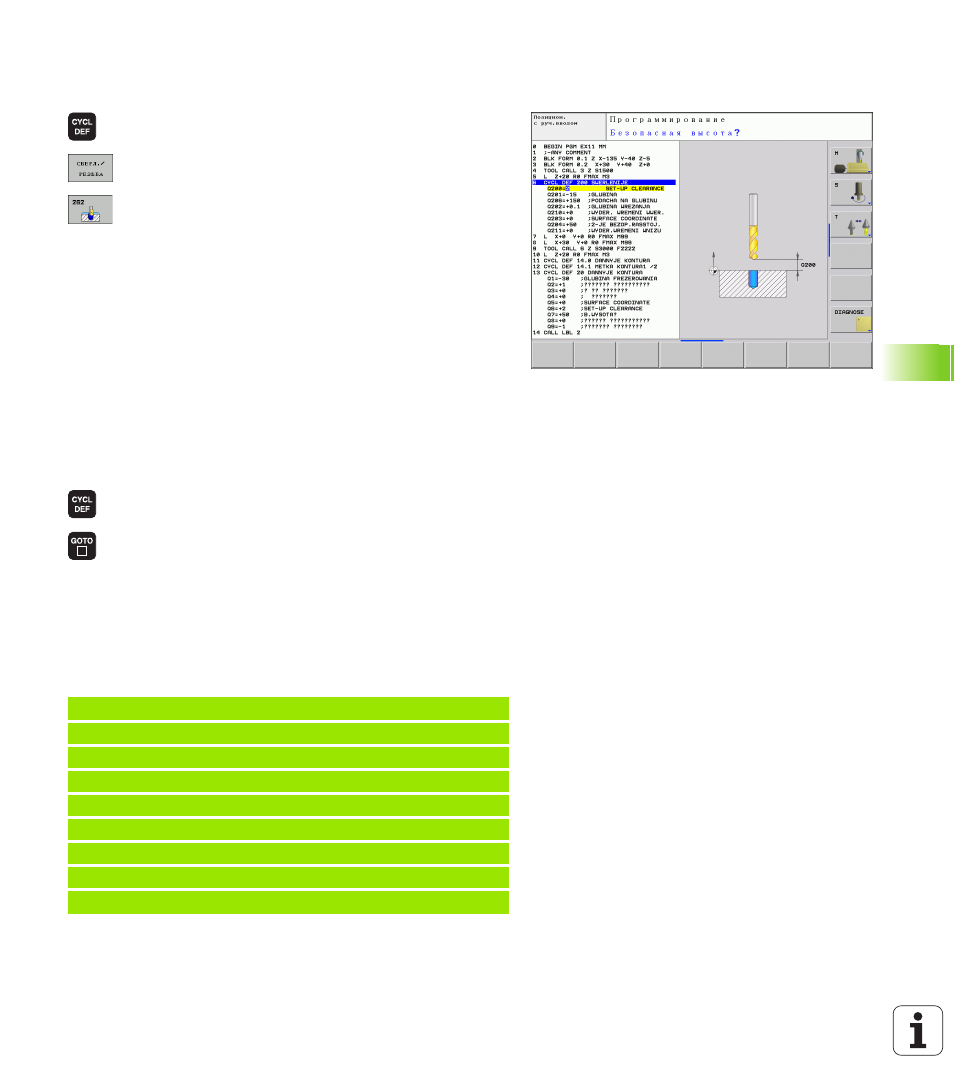

Определение цикла с помощью
перепрограммируемых клавиш
Панель перепрограммируемых клавиш
отображает разные группы циклов
Выберите группу циклов, например, циклы
сверления
Выберите цикл, например,
РЕЗЬБОФРЕЗЕРОВАНИЕ. Система ЧПУ откроет
диалог и запросит все необходимые значения.
Одновременно в правой половине дисплея
система ЧПУ демонстрирует графическое
изображение, в котором параметры, которые
необходимо ввести, ярко подсвечены
Следует ввести все запрашиваемые системой
ЧПУ параметры, каждый раз подтверждая ввод
клавишей ENT
Система ЧПУ закончит диалог после того, как все
необходимые данные будут введены
Определение цикла при помощи функции
GOTO
Панель перепрограммируемых клавиш
отображает разные группы циклов
Система ЧПУ открывает окно перехода
При помощи клавиш со стрелками выберите
нужный цикл и подтвердите выбор нажатием
клавиши ENT или
Введите номер цикла и подтвердите ввод двойным
нажатием клавиши ENT. Система ЧПУ откроет
диалоговое окно цикла, как было описано выше
Примеры NC-кадров
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
