HEIDENHAIN TNC 620 377
8.8
Специальные
цик
лы

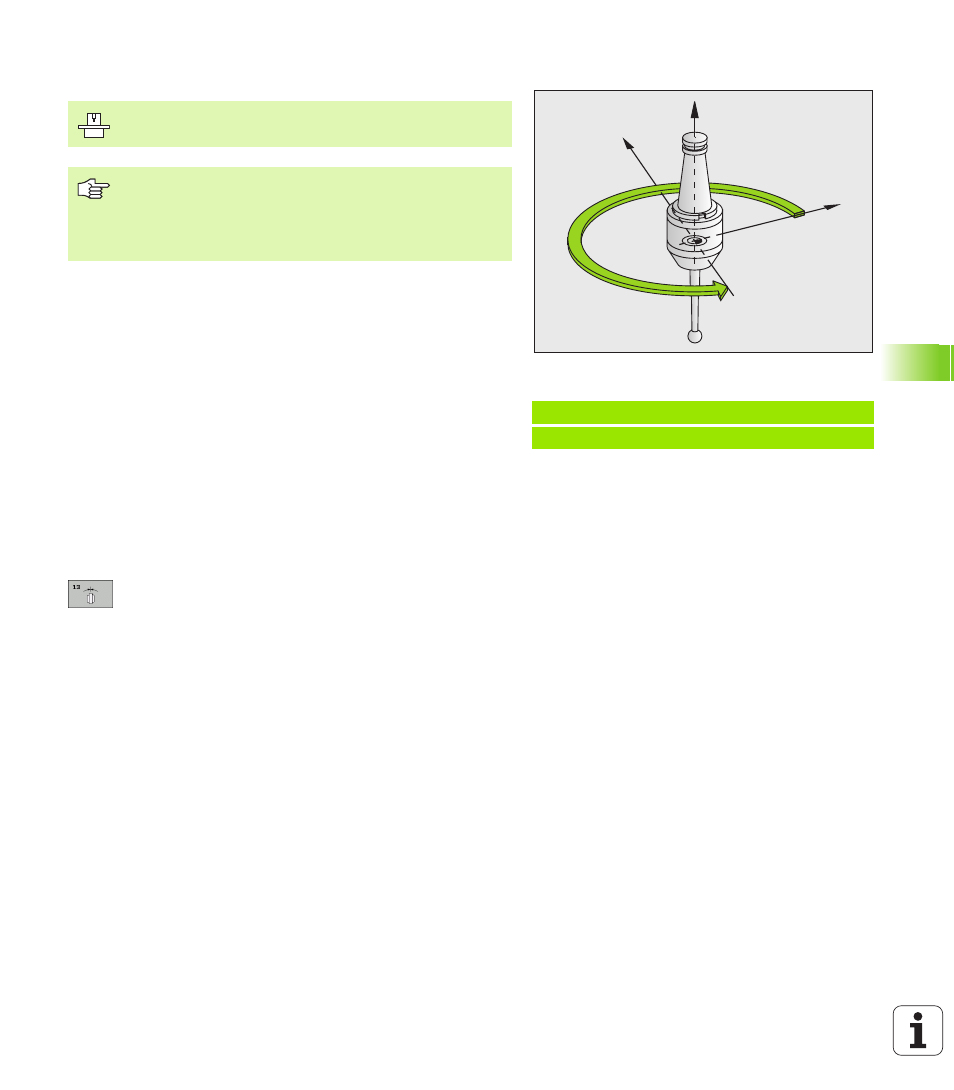

ОРИЕНТАЦИЯ ШПИНДЕЛЯ (цикл 13)
ЧПУ может управлять главным шпинделем станка и поворачивать
его в определенное углом положение.
Ориентация шпинделя требуется, например, в таких условиях:
„ в случае систем смены инструмента с определенным
положением смены для инструмента
„ для наладки окна отправки и приема трехмерных
измерительных щупов с инфракрасной передачей
Действие
Определенное в цикле положение угла система ЧПУ
позиционирует путем программирования M19 или M20 (зависит от
станка).
Если программируется M19 или M20 без предварительного
определения цикла 13, система ЧПУ позиционирует главный
шпиндель на значение угла, заданное в параметре станка (см.
инструкцию по обслуживанию станка).
 Угол ориентации: введите угол относительно
опорной оси угла рабочей поверхности
Диапазон ввода: 0 до 360°
Точность ввода: 0,1°
Пример: NC-кадры
93 CYCL DEF 13.0 OРИЕНТАЦИЯ
94 CYCL DEF 13.1 УГОЛ 180
X
Y
Z
Станок и ЧПУ должны быть подготовлены фирмой-
изготовителем к эксплуатации.
В циклах обработки 202, 204 и 209 используется цикл
13. В NC-программе обратите внимание на то, что
может возникнуть необходимость повторно
запрограммировать цикл 13 после одного из
вышеназванных циклов обработки.
