290 8 Программирование: циклы
8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к

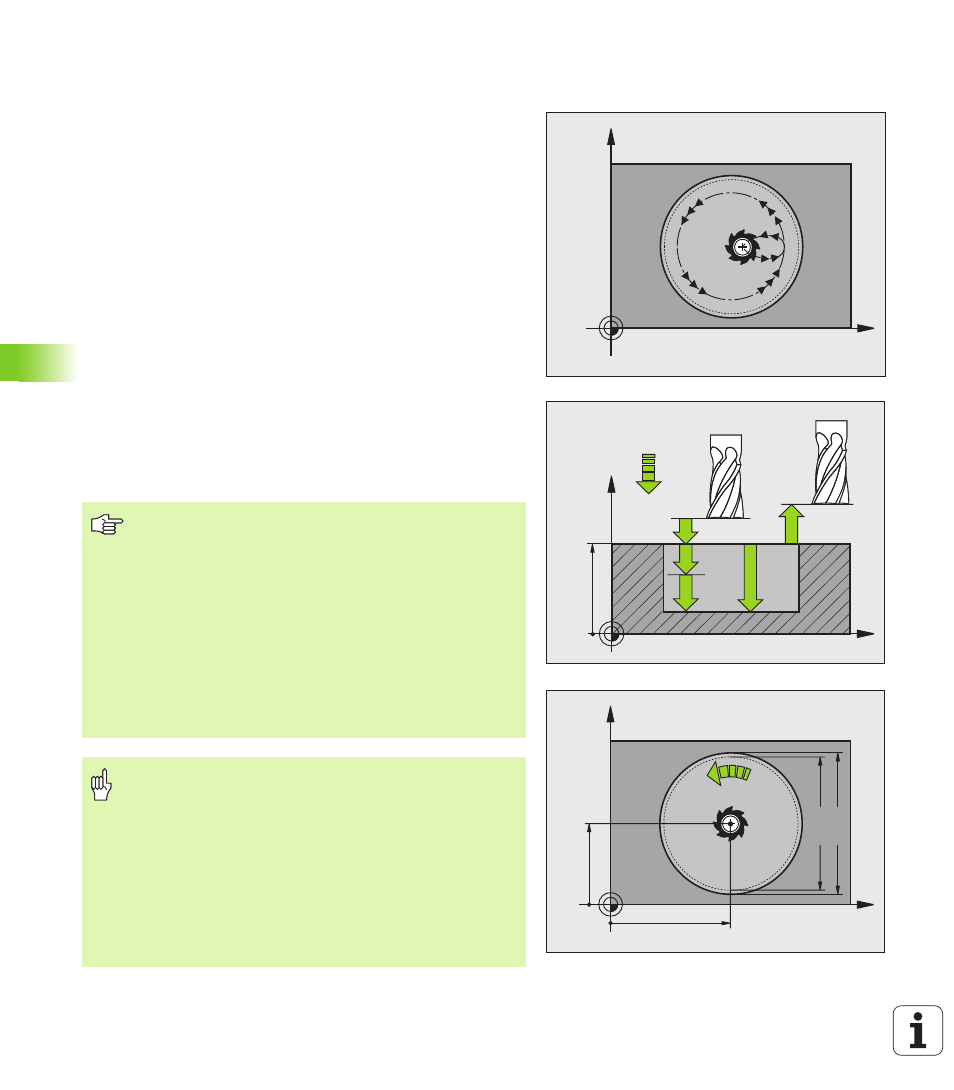

ЧИСТОВАЯ ОБРАБОТКА КРУГЛОГО КАРМАНА (цикл
214, опция ПО Advanced programming features)
1 УЧПУ перемещает инструмент автоматически по оси
шпинделя на безопасное расстояние или, если задано, на 2-
ое безопасное расстояние и затем в центр кармана
2 Из центра кармана инструмент в плоскости обработки
перемещается в точку старта обработки. ЧПУ при расчете
точки старта учитывает диаметр заготовки и радиус
инструмента. Если значение диаметра заготовки задается
равным нулю, ЧПУ производит врезание в центр кармана
3 Если инструмент находится на 2-м безопасном расстоянии,
ЧПУ перемещает инструмент на ускоренном ходу FMAX на
безопасное расстояние и оттуда с подачей врезания - на
первую глубину врезания
4 Затем инструмент перемещается по касательной к готовой
части контура, выполняя попутное фрезерование витка
5 После чего инструмент по касательной возвращается от
контура к точке старта на плоскости обработки
6 Эта операция (с 3 по 5 пункт) повторяется до тех пор, пока не
будет достигнута заданная глубина
7 В конце цикла ЧПУ перемещает инструмент с FMAX на
безопасное расстояние или, если задано, на
2-е безопасное расстояние, а затем к центру кармана
(конечное положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
Учитывайте перед программированием
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
Знак параметра цикла "Глубина" определяет
направление обработки. Если для глубины задается
значение, равное нулю, система ЧПУ не выполняет
цикл.
Для выполнения чистовой обработки следует
использовать фрезы, имеющие центральный
торцовой зуб (стандарт DIN 844) и ввести небольшое
значение для подачи врезания на глубину.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
