7 Программирование: дополнительные функции
7.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а
7.4 Дополнительные функции
траектории контура
Обработка небольших уступов контура:
функция M97

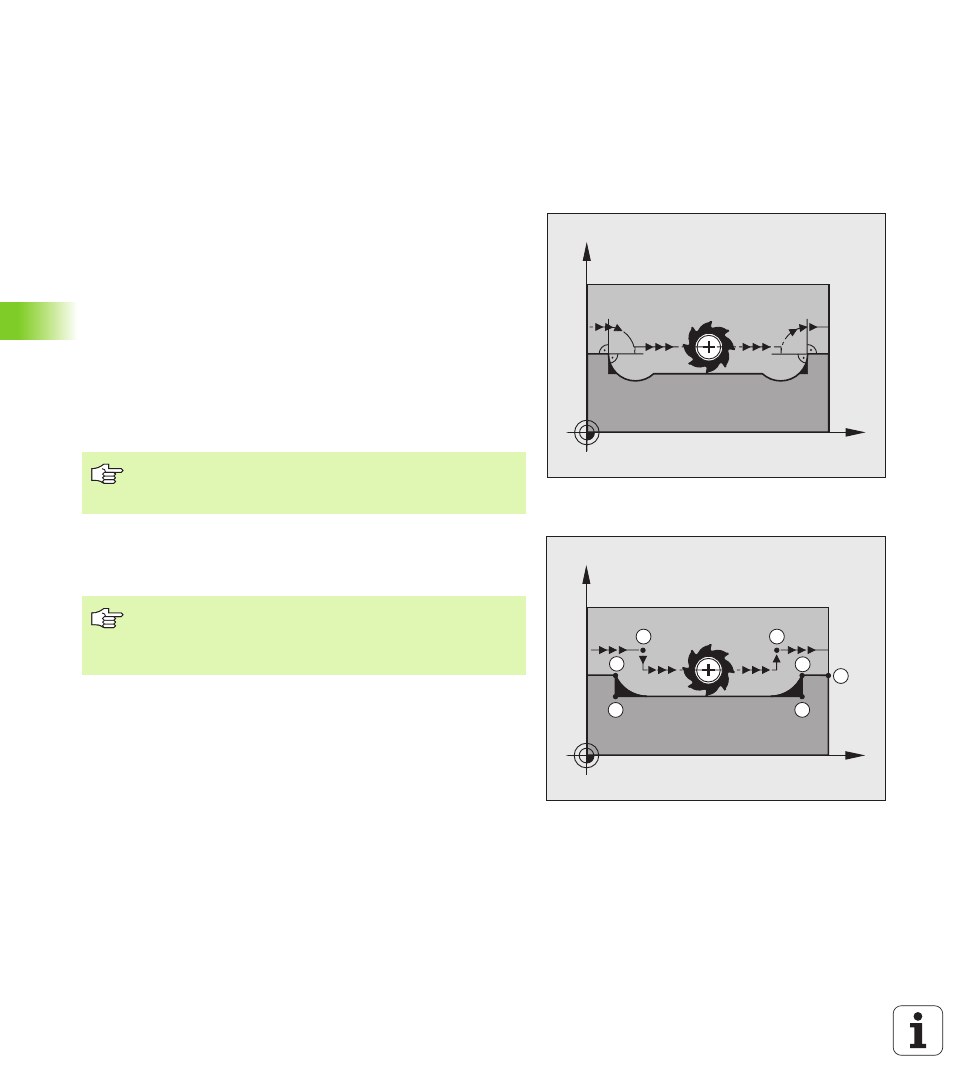

Стандартный режим работы
Система ЧПУ добавляет на участке внешнего угла контура
переходную дугу. Если выступы контура слишком малы,
инструмент при такой обработке может повредить контур.
Система ЧПУ прерывает в таких местах отработку программы и
выдаёт сообщение об ошибке “Радиус инструмента слишком
велик”.
Обработка с использованием функции M97
Система ЧПУ устанавливает точку пересечения траекторий для
элементов контура, как для внутренних углов, и позиционирует
инструмент над этой точкой.
Следует программировать M97 в том кадре, в котором заданы
координаты точки внешнего угла.
Действие
M97 действует только в том кадре программы, в котором была
запрограммирована M97.
X
Y
X
Y
S
16
17
15
14
13
S
Вместо M97 оператор должен использовать более
эффективную функцию M120 LA (смотри „Обработка с
использованием функции M120” на странице 210)!
Угол контура при помощи M97 не обрабатывается
полностью. Возможно, что надо дополнительно
обработать этот угол инструментом меньшего
размера.
