8 Программирование: циклы
8.4
Цик
лы
для
выпо
лнения
гр
упп
от
в
ер
ст
и
й

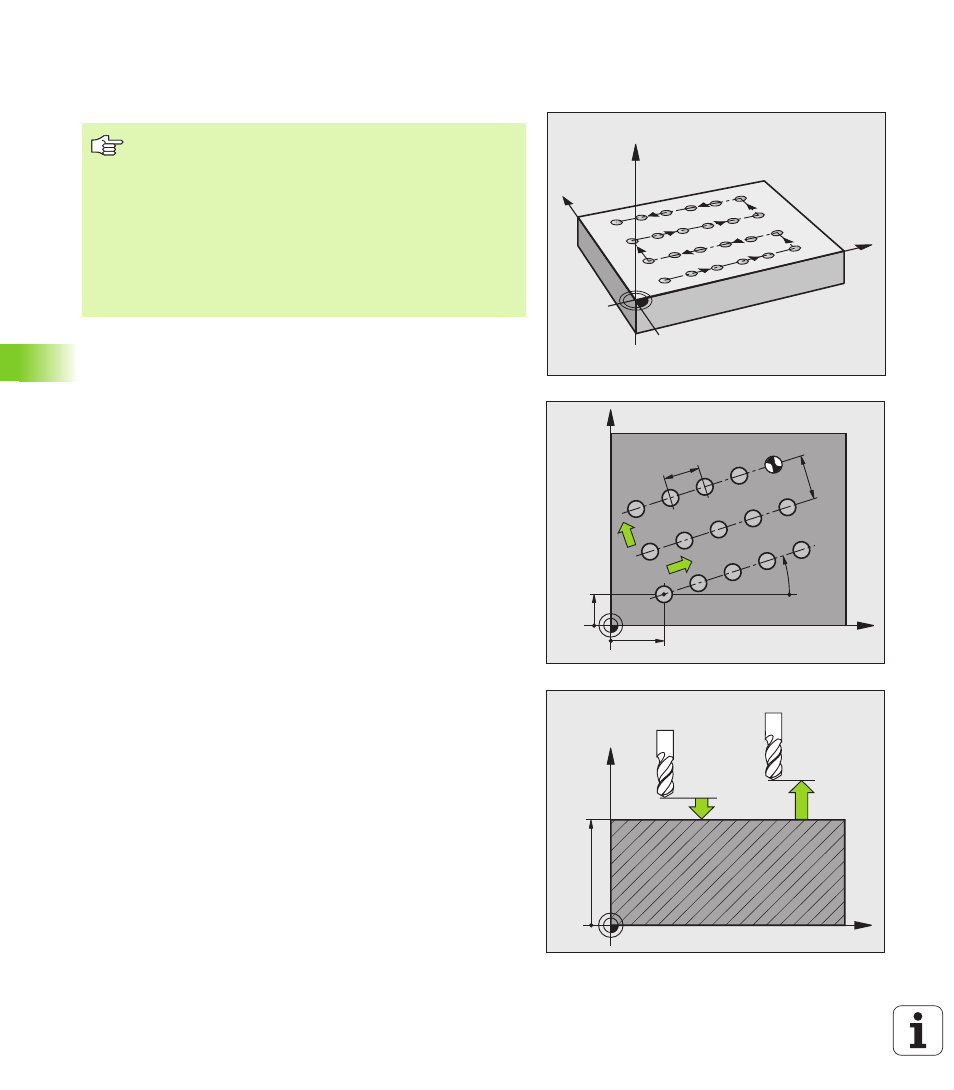

ГРУППА ОТВЕРСТИЙ НА ЛИНИИ (цикл 221, опция
ПО Advanced programming features)
1 Система ЧПУ автоматически позиционирует инструмент с
текущей позиции к точке старта первого прохода
Последовательность:
2. подвод на 2-е безопасное расстояние (ось шпинделя)
подвод к точке старта на плоскости обработки
перемещение на безопасное расстояние над поверхностью
заготовки (ось шпинделя)
2 С этого положения ЧПУ выполняет цикл обработки, который
был задан в последнюю очередь
3 Затем Система ЧПУ позиционирует инструмент в
положительном направлении главной оси на точку старта
следующего прохода; инструмент при этом находится на
безопасном расстоянии (или на 2-м безопасном расстоянии)
4 Эта операция (с 1 по 3 шаг) повторяется до тех пор, пока не
будут выполнены все проходы на первой строке; инструмент
находится в последней точке первой строки
5 Затем ЧПУ перемещает инструмент к последней точке второй
строки и выполняет проход там
6 Оттуда Система ЧПУ позиционирует инструмент в
отрицательном направлении главной оси в точку старта
следующего прохода
7 Эта операция (6) повторяется до тех пор, пока не будут
выполнены все проходы второй строки
8 Затем ЧПУ перемещает инструмент в точку старта следующей
строки
9 Маятниковым движением отрабатываются все следующие
строки
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Перед программированием обратите внимание на
указанные ниже условия
Цикл 221 является DEF-активным, что означает, что
цикл 221 автоматически вызывает цикл обработки,
заданный в последнюю очередь.
Если один из циклов обработки с номером от 200 до
209, от 212 до 215, от 261 до 267 комбинируется с
циклом 221, то действительны те же значения для
безопасного расстояния, поверхности заготовки и 2-го
безопасного расстояния, что и в цикле 221.
