4.6 Оглавление программ
Определение, возможности применения
В системе ЧПУ предусмотрена возможность комментирования
кадров программы обработки. Оглавление - это короткие
текстовые фрагменты (не более 37 знаков), представленные в
виде комментариев или заголовков для последующих строк
программы.
Длинные и сложные программы благодаря рациональному
использованию оглавления имеют более наглядную и простую
для понимания форму.
Это облегчает внесение изменений в программу позже.
Оглавление вставляется в любом месте программы обработки.
Его можно дополнительно отображать в собственном окне, а
также обрабатывать или дополнять.
Управление вставленными пунктами оглавления осуществляется
в отдельном файле (окончание .SEC.DEP). Тем самым
повышается скорость навигации в окне оглавления.

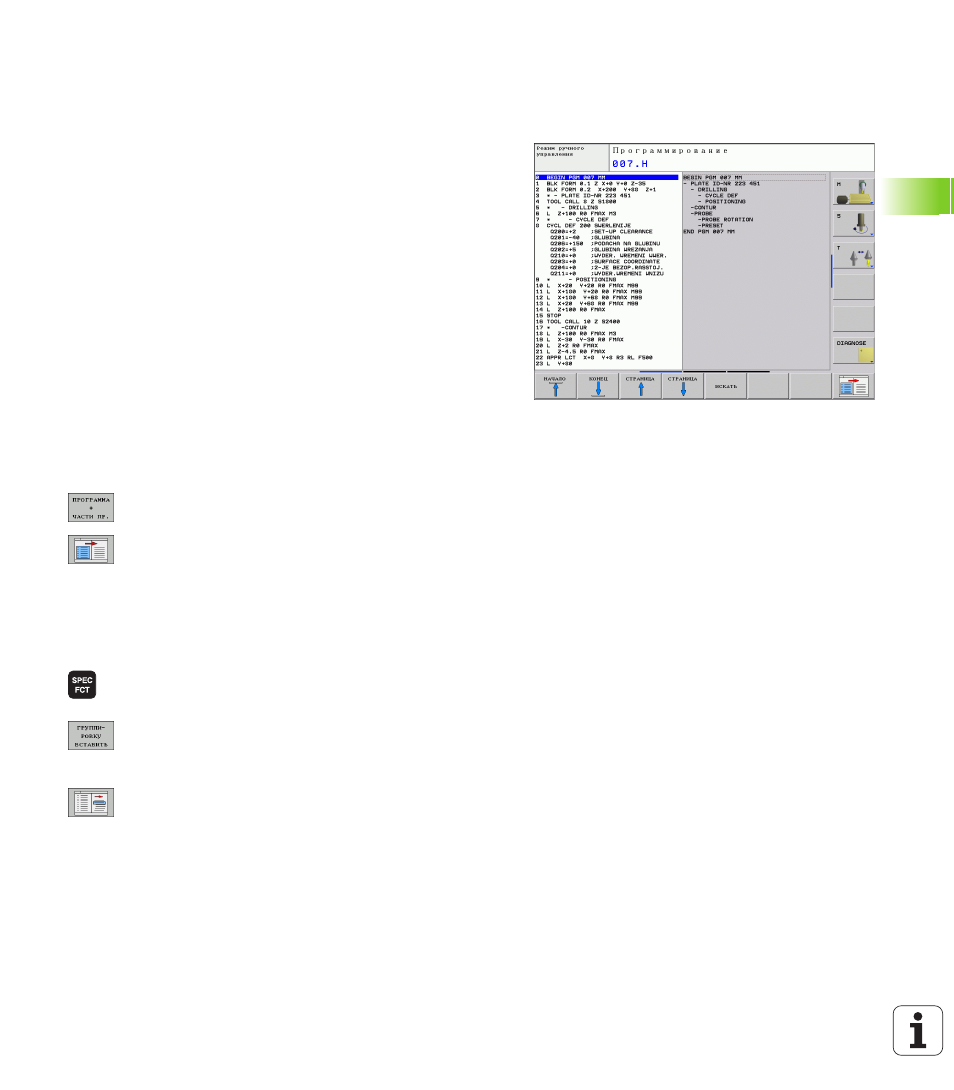

Отображение окна оглавления/переход к
другому активном окну
Отображение окна оглавления: выберите
разделение экрана дисплея ПРОГРАММА + ОГЛ.
Смена активного окна: нажмите Softkey „смена
окна“
Вставка кадра группировки в окне программы
(слева)
Выберите кадр, за которым вы хотите вставить кадр оглавления
Выбор специальных функций: нажмите клавишу
SPEC FCT
Нажать Softkey ВСТАВИТЬ ОГЛАВЛЕНИЕ
Введите текст оглавления на клавиатуре дисплея
(смотри „Клавиатура дисплея” на странице 81)
При необходимости, измените уровень оглавления
с помощью Softkey
Отображение кадров по оглавлению
Если оператор в окне оглавления переходит от одного кадра к
другому, то система ЧПУ параллельно отображает кадры в окне
программы. Таким образом, сделав всего несколько шагов, Вы
можете пройти части программы большого размера.
