Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 188
188
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
(опция
ПО
)

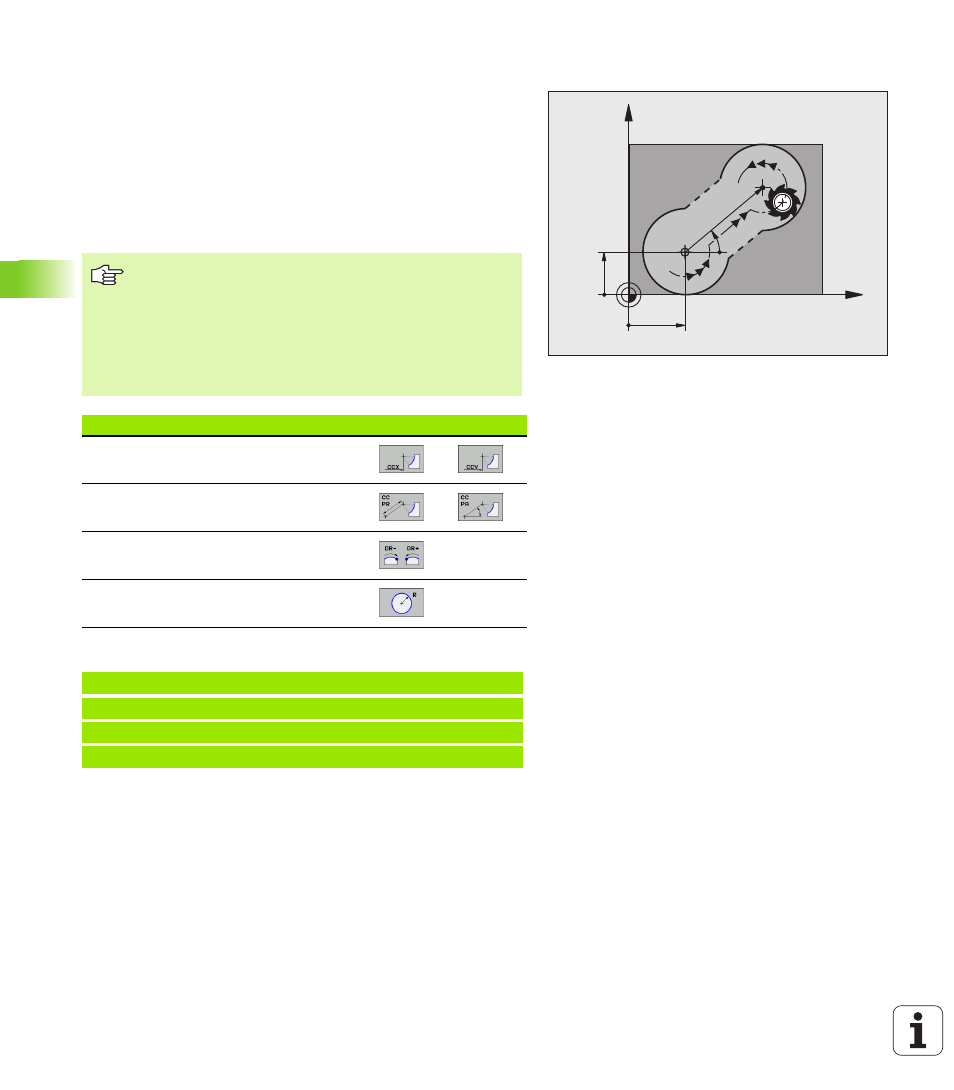

Центр окружности CC, радиус и направление вращения в FC-
/FCT-кадре
Для свободно программируемых круговых траекторий ЧПУ
рассчитывает центр окружности, исходя из записанных данных.
Таким образом, при помощи FK-программирования можно
программировать полный круг в кадре.
Если Вы хотите определить центр окружности через полярные
координаты, то его надо определять не при помощи CC, а
посредством функции FPOL. Функция FPOL сохраняется до
следующего кадра, включающего в себя функцию FPOL, и
устанавливается в декартовых координатах.
Примеры NC-кадров
X
Y
20
15
40°
R35
CC
FPOL
Стандартно запрограммированный или рассчитанный
центр окружности в новом FK-фрагменте не
сохраняется в качестве полюса или центра
окружности: если запрограммированные в обычном
режиме программирования полярные координаты
относятся к полюсу, определенному ранее в CC-
кадре, то после FK-фрагмента координаты этого
полюса задаются повторно при помощи CC-кадра.
Известные данные
Softkeys
Центр в декартовых координатах
Центр в полярных координатах
Направление вращения круговой
траектории
Радиус круговой траектории
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
