 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки
 Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия)
 Подача на врезание Q206: скорость
перемещения инструмента при сверлении в мм/
мин
 Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Параметр "глубина" не обязательно
должен быть кратен параметру "глубина
врезания". Система ЧПУ производит
перемещение на глубину за один рабочий ход,
если:
„ параметры "глубина врезания" и "глубина"
идентичны
„ значение параметра "глубина врезания" больше
значения параметра "глубина"
 Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
 2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно
 Количество снимаемого материала Q212 (в
инкрементах): значение, на которое система ЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
 Минимальная глубина врезания Q205 (в
инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное с Q205 значение
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!

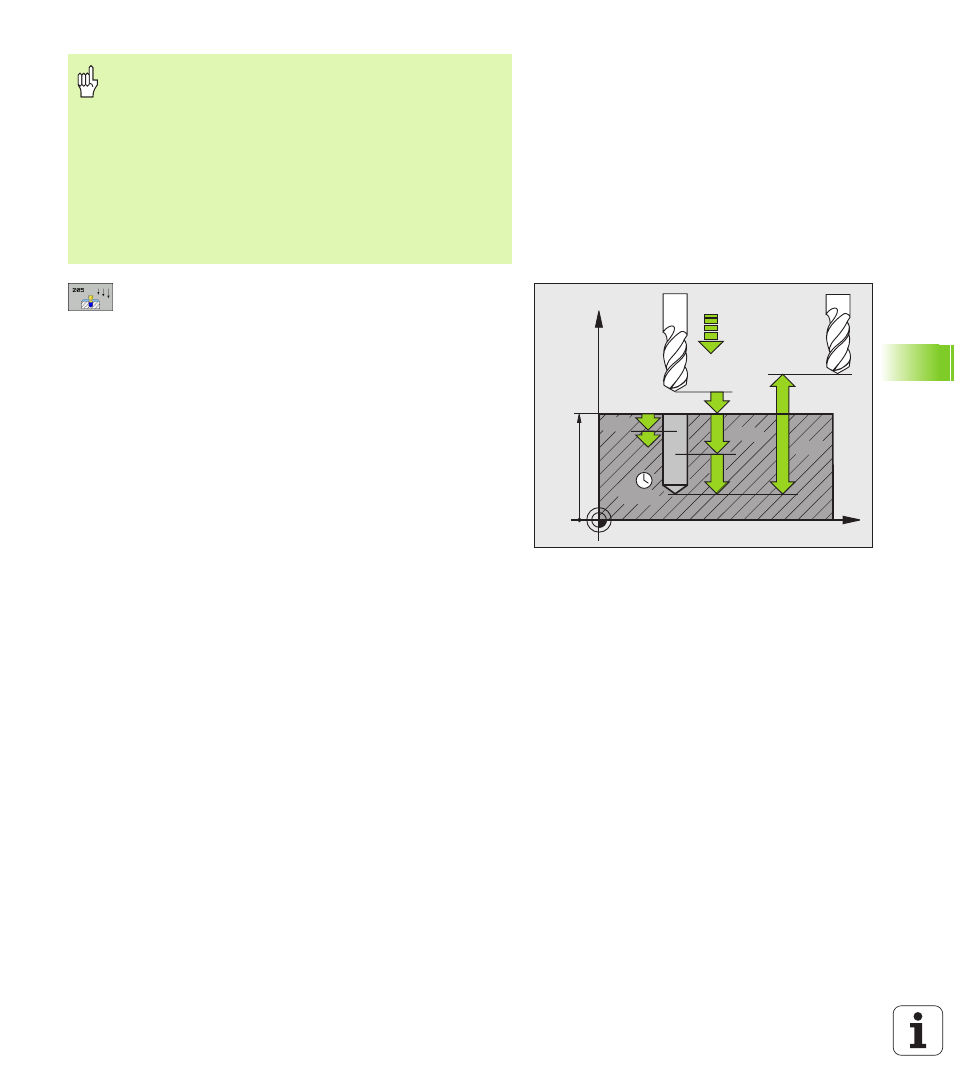

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
