506
12 MOD-функции
12.8 Ethernet-
интерф
ейс
12.8 Ethernet-интерфейс
Введение
Можно согласно стандарту оснастить систему ЧПУ картой
Ethernet для того, чтобы интегрировать устройство управления в
сеть в качестве клиента (Client). ЧПУ передает данные через
карту Ethernet следующим образом:
с помощью smb-протокола (server message block) для ОС
Windows или
с помощью TCP/IP-семейства протоколов (Transmission Control
Protocol/Internet Protocol) и с помощью NFS (Network File System)
Возможности подключения
Вы можете подключить карту Ethernet ЧПУ через RJ45-
соединение (X26,100BaseTX или 10BaseT) к вашей сети или
непосредственно к ПК. Оба подключения гальванически
отделены от электроники управления.
При использовании 100BaseTX или 10BaseT-соединения
применяйте кабель Twisted Pair (скрученный парный кабель) для
того, чтобы подключить систему ЧПУ к сети.

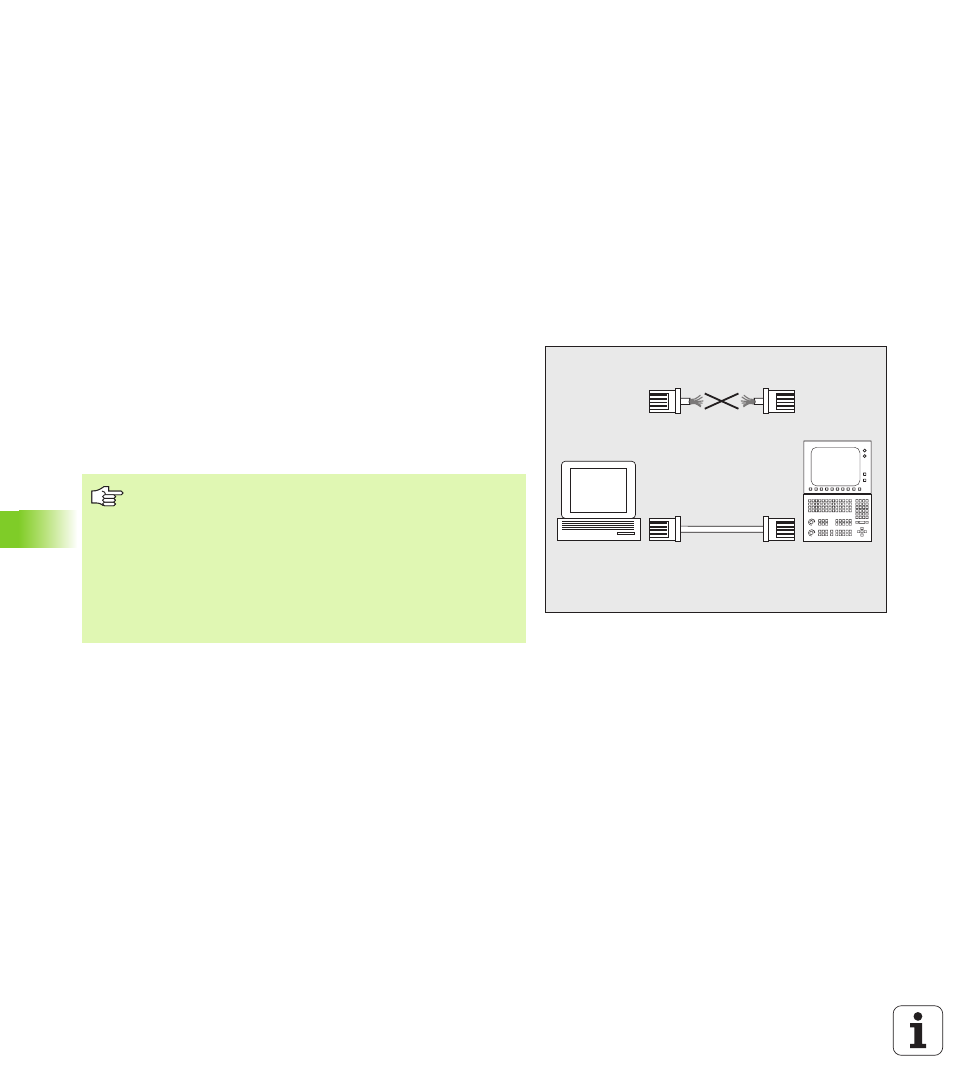

PC
TNC
10BaseT / 100BaseTx
Максимальная длина кабеля между ЧПУ и узловой
точкой зависит от класса качества кабеля, оболочки и
вида сети (100BaseTX или 10BaseT).
Систему ЧПУ также можно легко подключить
непосредственно к ПК, оснащенному картой Ethernet.
Для этого следует соединить ЧПУ (разъем X26) и ПК
при помощи перекрестного Ethernet-кабеля (торговое
обозначение: перекрестный патч-кабель или
перекрестный STP-кабель)
