HEIDENHAIN TNC 620
31
1.2
Диспл
ей
и
пу
ль
т
управ
л
ения
1.2 Дисплей и пульт управления
Дисплей

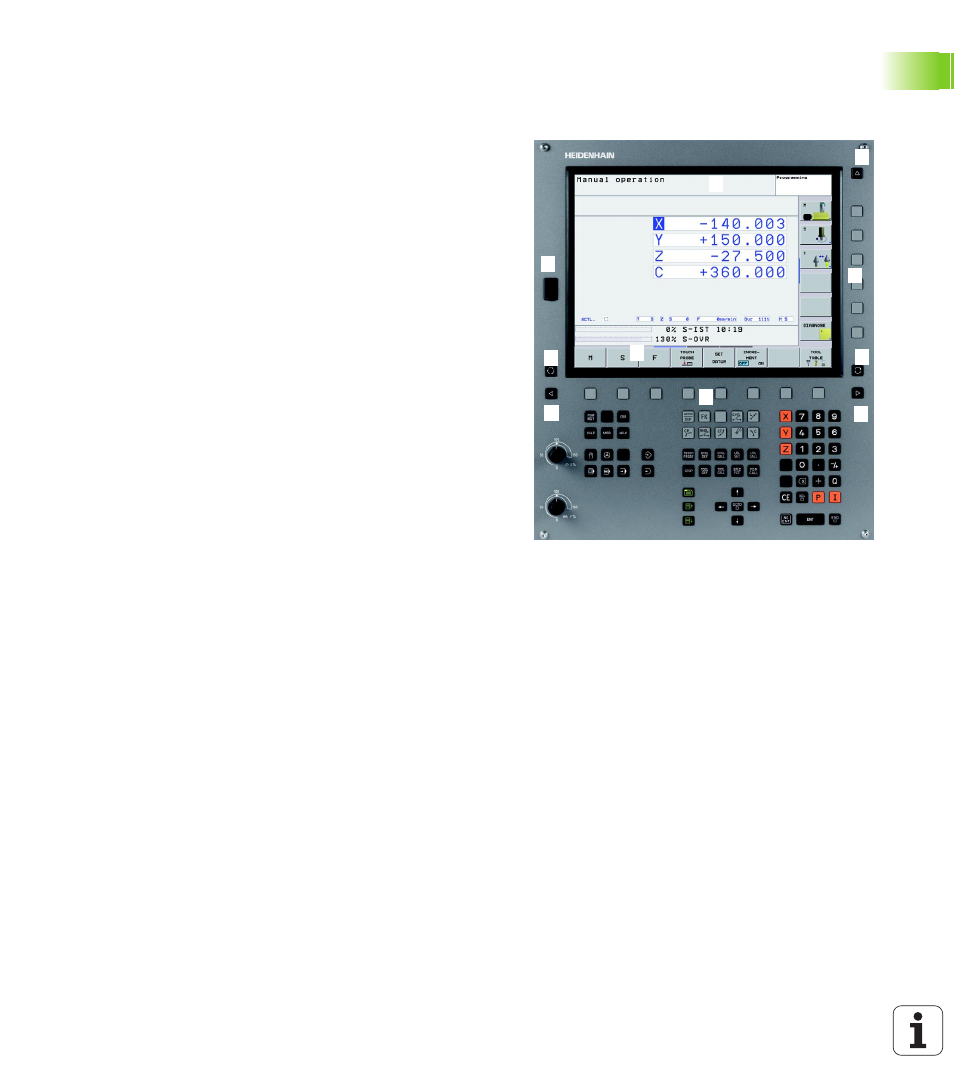

Система ЧПУ поставляется с 15-дюймовым плоским дисплеем
TFT (см. рисунок справа вверху).
1
3
1
1
4
4
5
1
6
7
8
2
1
9
1
Заглавная строка
При включенной системе ЧПУ в заглавной строке дисплея
отображаются выбранные режимы работы: слева - режимы
работы станка, а справа - режимы работы при
программировании. В более широком поле заглавной строки
указан тот режим работы, на который переключен дисплей:
там появляются вопросы диалогового окна и тексты
сообщений (исключение: если ЧПУ обеспечивает только
индикацию графики).
2
Перепрограммируемые клавиши (Softkeys)
В нижней строке ЧПУ выводятся другие функции в виде
панели перепрограммируемых клавиш. Выбор этих функций
осуществляется с помощью клавиш, расположенных ниже.
Для ориентации узкие полосы непосредственно над панелью
указывают на их количество, которые можно выбрать
черными клавишами со стрелкой, находящимися снаружи.
Активная панель перепрограммируемых клавиш
отображается подсвеченной полосой.
3
Клавиши выбора Softkey
4
Переключение панелей Softkey
5
Разделение экрана дисплея
6
Клавиша переключения экрана в режим работы станка и
режим программирования
7
Клавиши выбора Softkey для перепрограммируемых клавиш
производителя станка
8
Панель Softkey для переключения перепрограммируемых
клавиш производителя станка
9
USB-порт
