4 Программирование: основные положения, управление файлами, средства программирования
4.5
Гр
аф
и
ка
при
программиров
ании
Индикация и выключение номеров кадров
Переключение панели Softkey: см. рисунок справа
вверху
Вызов номеров кадров: Softkey ВЫКЛ. ИНДИК.
НОМ. КАДРА переключить на ИНДИКАЦИЯ
Выключить номера кадров: Softkey ВЫКЛ. ИНДИК.
НОМ. КАДРА переключить на ВЫКЛ.
Удаление графики
Переключение панели Softkey: см. рисунок справа
вверху
Удаление графики: нажмите Softkey УДАЛИТЬ
ГРАФИКУ
Увеличение или уменьшение фрагмента
Оператор может самостоятельно определить вид (перспективу)
для графики. С помощью рамок выбирается отрезок для
увеличения или уменьшения.

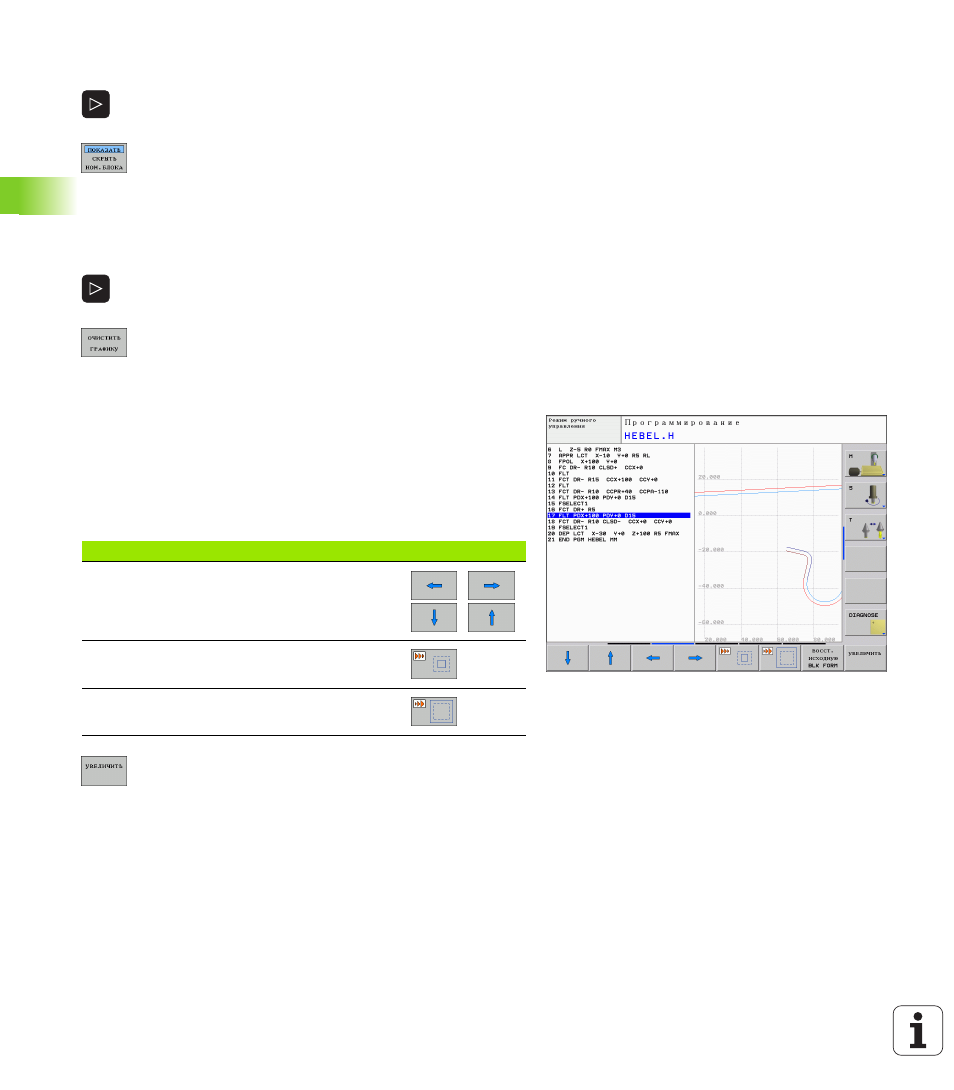

Выбор панели Softkey для увеличения/уменьшения фрагмента
(вторая панель, см. рисунок справа в центре)
При этом предлагаются следующие функции:
С помощью клавиши ФРАГМЕНТ ЗАГОТОВКИ
выберите область
С помощью клавиши ЗАГОТОВКА КАК BLK FORM
восстанавливается первоначальный вид фрагмента.
Функция
Softkey
Вызов и смещение рамок. Для смещения
удерживайте соответствующую клавишу
Softkey нажатой
Уменьшение рамки – для уменьшения
удерживайте нажатой Softkey
Увеличение рамки – для увеличения
удерживайте нажатой softkey
