332 8 Программирование: циклы
8.5 SL-
цик
лы

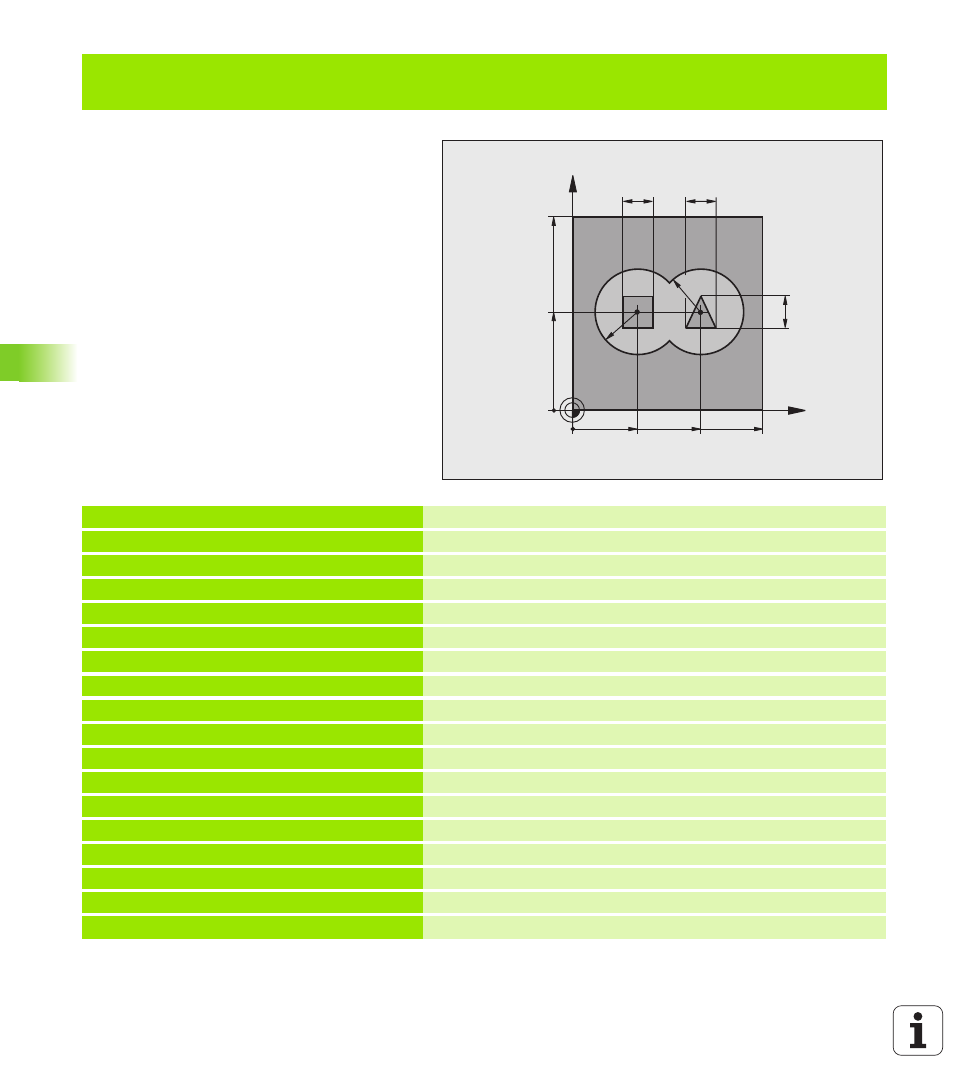

Пример: предварительное сверление, черновая и чистовая обработка
накладывающихся друг на друга контуров
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 2 L+0 R+6
Определение инструмента для черновой/чистовой обработки
4 TOOL CALL 1 Z S2500 Вызов инструмента: сверло
5 L Z+250 R0 FMAX Вывод инструмента из материала
6 CYCL DEF 14.0 KONTUR Определение подпрограмм контура
7 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4
8 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определение общих параметров обработки
Q1=-20 ;ГЛ. ФРЕЗЕРОВАНИЯ
Q2=1 ;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.5 ;ПРИПУСК СБОКУ
Q4=+0.5 ;ПРИПУСК СНИЗУ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС СКРУГЛЕНИЯ
Q9=-1 ;НАПР. ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
