HEIDENHAIN TNC 620 135
5.3
Коррекция
инстр
умента

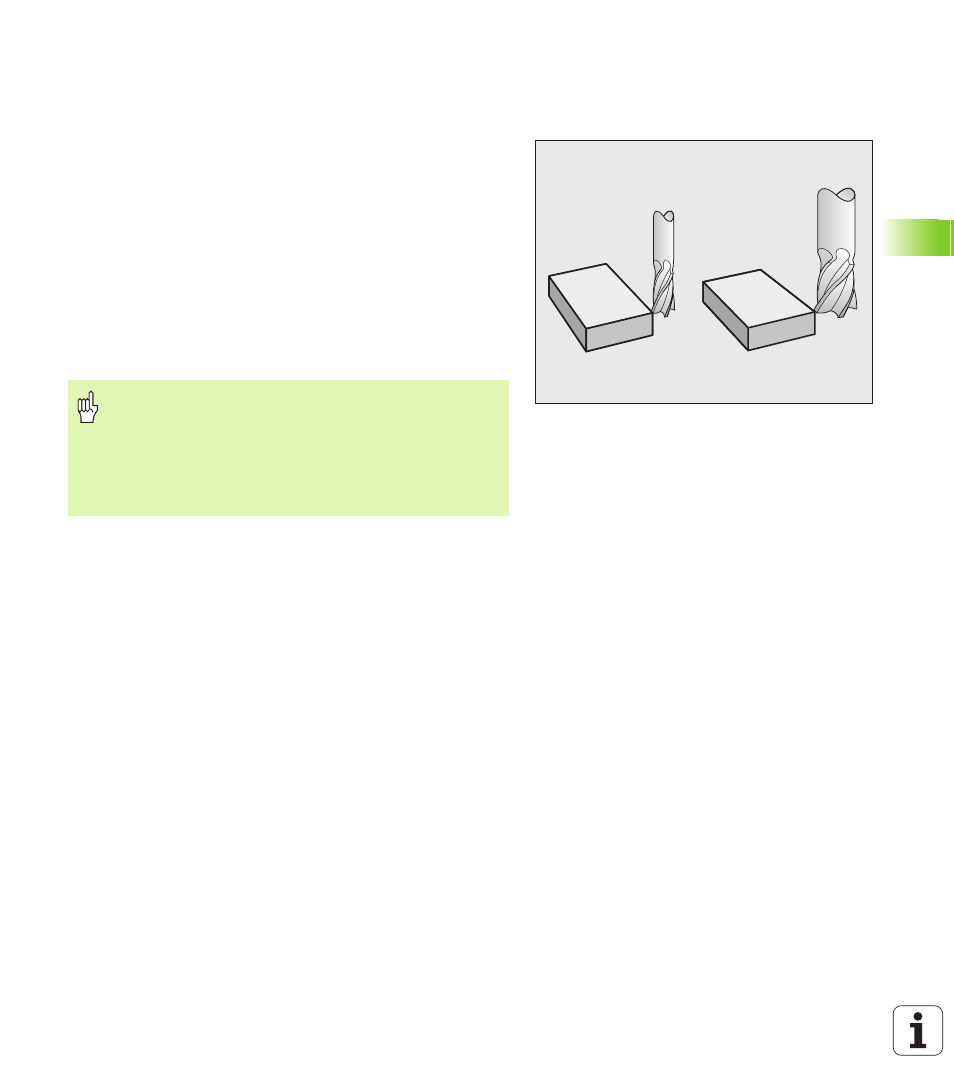

5.3 Коррекция инструмента
Введение
Система ЧПУ изменяет траекторию инструмента на величину
поправки, на длину инструмента по оси шпинделя и на значение
радиуса инструмента на плоскости обработки.
Если программа обработки составляется непосредственно в
системе ЧПУ, то поправка на радиус инструмента действует
только на плоскости обработки. При этом, ЧПУ учитывает до пяти
осей, включая круговые оси.
Коррекция на длину инструмента
Коррекция на длину инструмента начинает действовать сразу
после вызова инструмента и перемещения по оси шпинделя. Она
отменяется, как только вызывается инструмент длиной L=0.
При коррекции на длину учитываются как дельта-значения из
TOOL CALL-кадра, так и из таблицы инструментов.
Величина коррекции = L + DL
TOOL CALL
+ DL
TAB
с
Если отменить поправку на длину с положительным
значением через TOOL CALL 0, сократится
расстояние между инструментом и заготовкой.
После вызова инструмента с помощью TOOL CALL
запрограммированный путь инструмента по оси
шпинделя изменяется на разницу длины между
старым и новым инструментом.
L: Длина инструмента L из TOOL DEF-кадра или
таблицы инструментов
DL
TOOL CALL
: Припуск DL для длины из TOOL CALL-кадра
(не учитывается при индикации положения)
DL
TAB
: Припуск DL для длины из таблицы
инструментов
