HEIDENHAIN TNC 620 273
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

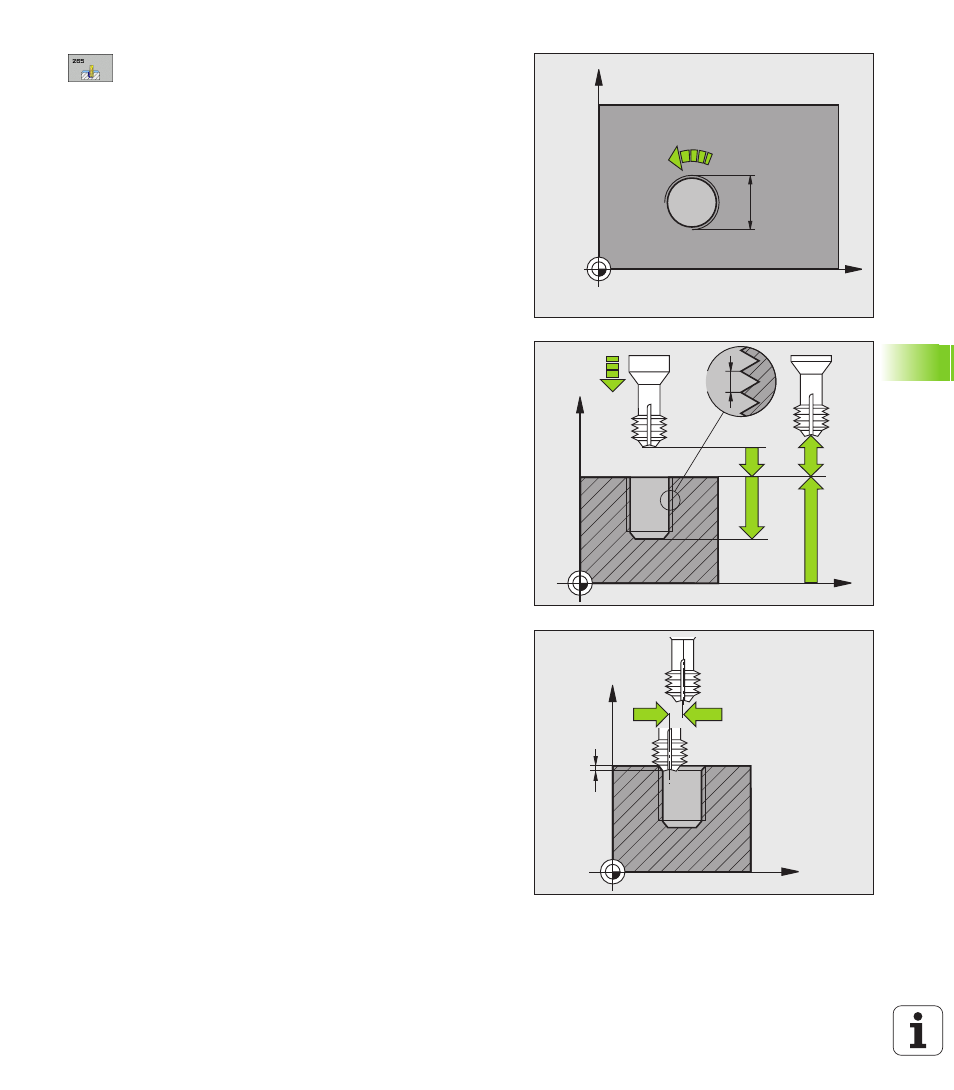

 Заданный диаметр Q335: диаметр резьбы
 Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
–= левая резьба
 Глубина резьбы Q201 (в инкрементах):
расстояние от поверхности заготовки до дна
отверстия, на стенках которого будет выполняться
резьба
 Подача предварительного позиционирования
Q253: скорость перемещения инструмента при
врезании в заготовку или при выходе из заготовки
в мм/мин
 Глубина с торцевой стороны Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны
 Смещение зенкерования по торцевой стороне
Q359 (в инкрементах): расстояние, на которое
система ЧПУ смещает центр инструмента
относительно центра отверстия
 Операция зенкерования Q360: снятие фаски
0 = перед нанесением резьбы
1 = после нанесения резьбы
 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
