Привязка с помощью клавиш выбора оси – Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-01)
Страница 55
HEIDENHAIN TNC 620
55
2.4
Прив
язка
к
за
го
то
в
ке
(
без
из
ме
рительног
о
щупа
)

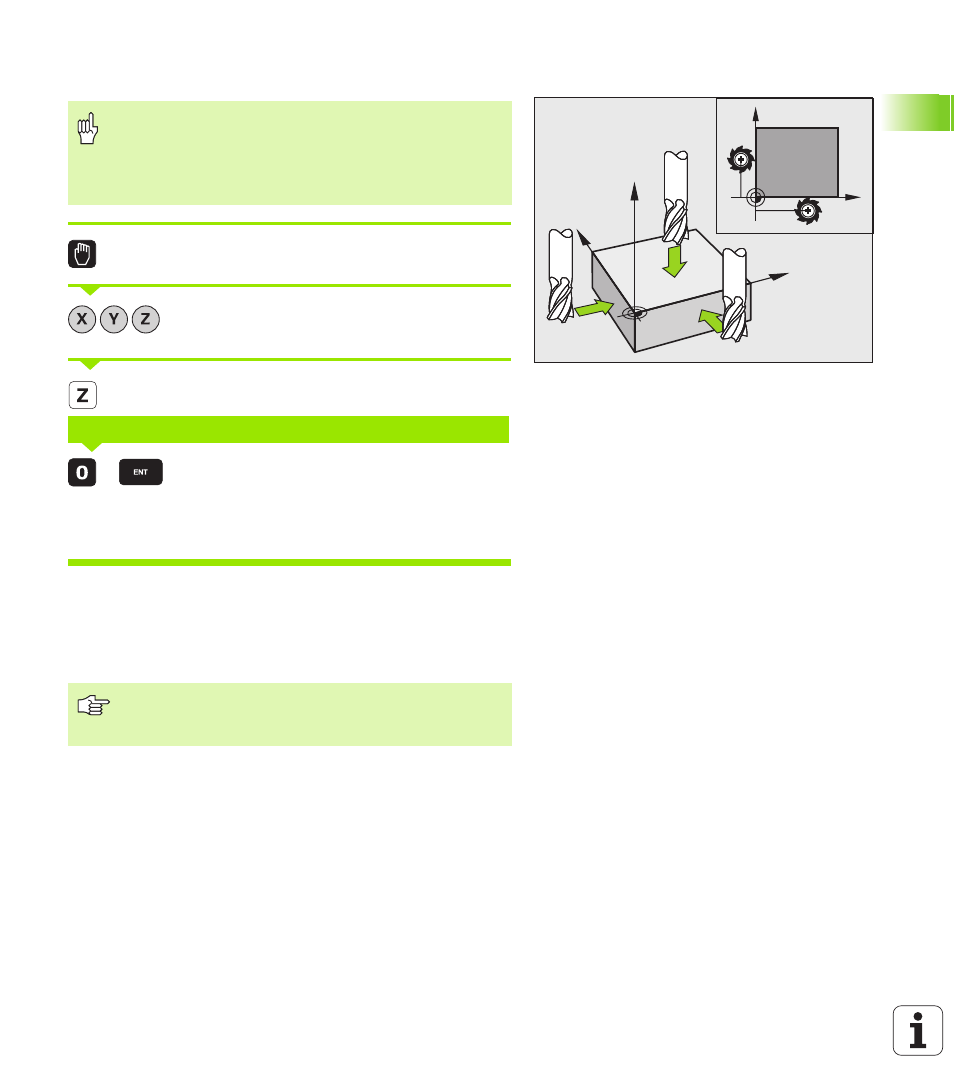

Привязка с помощью клавиш выбора оси
Выберите режим работы Ручное управление
Осторожно переместите инструмент, пока он не
коснется заготовки (след касания)
Выбор оси
Нулевой инструмент, ось шпинделя: установите
индикацию на известную позицию заготовки
(например, 0) или введите толщину листа d. На
плоскости обработки: учитывайте радиус
инструмента
Точки привязки остальных осей устанавливаются таким же
образом.
Если в оси подачи применяется преднастроенный инструмент, то
следует установить индикацию оси подачи на длину L
инструмента или на сумму Z=L+d.
Y
X
Z
X
Y
-R
-R
Меры предосторожности
Если поверхность заготовки не должна иметь следов
касания, следует уложить на заготовке лист известной
толщины d. В таком случае для точки привязки
вводится значение, увеличенное на величину d.
ЗАДАНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z=
Точка привязки, установленная клавишами выбора
оси, автоматически сохраняется в памяти системы
ЧПУ в 0 строке таблицы предустановок.
